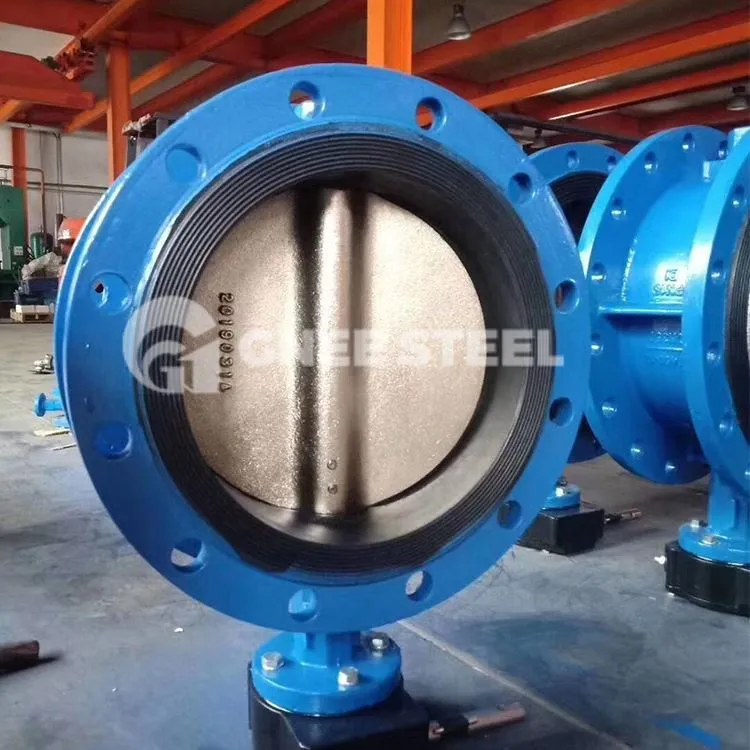

Einzel-Offset-Absperrklappe

Die einfach versetzte Absperrklappe und der obere und untere Ventilschaft übernehmen die Verbindung von geformten Löchern und geformten Wellen, wodurch die Funktion der stiftlosen Verbindung des Auf- und Ab-, Links- und Rechtsschwimmens der Absperrklappe beim Öffnen und Schließen realisiert wird die Drosselklappe und verringert den Störbereich zwischen der Drosselklappe und dem Ventilsitz, wodurch das Drehmoment erheblich reduziert wird.

Um das Problem der konzentrischen Absperrklappen-Absperrklappenplatte und der Ventilsitz-Extrusion zu lösen, wurde so eine einzelne exzentrische Absperrklappe hergestellt, wobei die strukturellen Eigenschaften der Ventilschaftachse von der Mitte der Absperrklappenplatte abwichen, so dass die oberen und unteren Enden von Die Schmetterlingsplatte ist nicht mehr um die Drehachse verteilt, um die oberen und unteren Enden der Schmetterlingsplatte und den Ventilsitz von der übermäßigen Extrusion zu entlasten.

Größe	2"~48" (DN50~DN1200), größere Größen auf Anfrage
Druck	Klasse ANSI #150~900, PN10, PN100
Körpermaterial	Kohlenstoffstahl, Edelstahl, legierter Stahl, Duplexstahl usw.
Standardkonformität	ISO 5752, BS5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN3202.
Verbindungen beenden	Flanschenden ODER WAFER, LUG, BW
Betrieb	manuell, pneumatisch, elektrisch oder andere
Robben	NBR, EPDM, VITON, PTFE oder Metallsitz usw.

Hauptabmessungen und Gewichte einzelner Exzenterventile

Spezifikationen	Übertragung	L	D	D1	d	n	d0	b	f	Φ	Gewicht
DN100	XJ24-KARTON	127	220	180	156	8	19	19	3	150	19
DN150	XJ24-KARTON	140	285	240	211	8	23	19	3	150	37
DN200	XJ30-KARTON	152	340	295	266	8	23	20	3	300	51
DN250	XJ30-KARTON	165	395	350	319	12	23	22	3	300	68
DN300	4022	178	445	400	370	12	23	24.5	4	300	93
DN350	4023	190	505	460	429	16	23	24.5	4	400	122
DN400	4023	216	565	515	480	16	28	24.5	4	400	152
DN450	4024	222	615	565	530	20	28	25.5	4	400	182
DN500	4024	229	670	620	582	20	28	26.5	4	400	230
DN600	4025	267	780/755	725/705	682/667	20	31/26	30	5	400	388
DN700	4025	292	895/860	840/810	794/772	24	31/26	32.5	5	400	480
DN800	4026	318	1015/975	950/920	901/878	24	34/31	35	5	500	661
DN900	4026	330	1115/1075	1050/1020	1001/978	28/24	34/31	37.5	5	500	813
DN1000	4026	410	1230/1175	1160/1120	1112/1078	28	37/31	40	5	500	1018
DN1200	4027	470	1455/1405	1380/1340	1328/1295	32	40/34	45	5	500

Absperrklappe

Single eccentric Butterfly Valve
