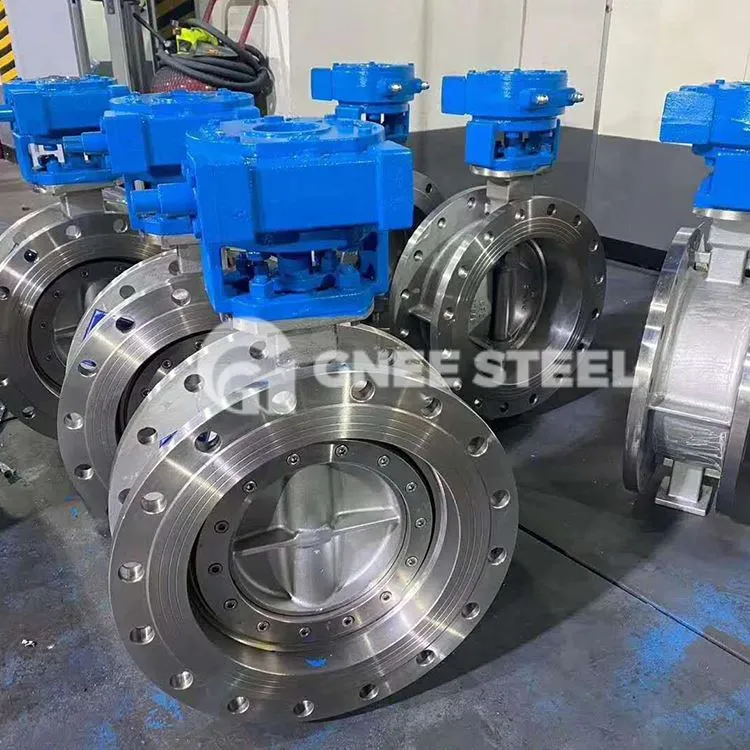

Das Rotationszentrum der dreifach versetzten Absperrklappe (dh die Mitte der Ventilwelle) bildet einen A-Versatz auf dem Dichtungsabschnitt der Ventilplatte und einen B-Versatz mit der Mitte des Ventilkörpers. Die Mittellinie der Ventilkörperdichtfläche und die Mittellinie des Ventilsitzes (dh die Mittellinie des Ventilkörpers) bilden einen Winkelversatz mit einem Winkel. Um den Widerspruch der doppelt exzentrischen Absperrklappe zu überwinden, war die Absperrklappe zum dritten Mal exzentrisch. Sein strukturelles Merkmal besteht darin, dass die Position der doppelt-exzentrischen Ventilschaftachse zwar exzentrisch ist, die konische Achse der Drosselklappen-Dichtfläche jedoch von der Körperzylinderachse abgelenkt ist. Das heißt, nach der dritten Exzentrizität ändert sich der Dichtungsabschnitt der Drosselklappe nicht. Es handelt sich nicht um einen echten Kreis, sondern um eine Ellipse, und die Form seiner Dichtfläche ist daher asymmetrisch. Eine Seite ist zur Mittellinie des Körpers geneigt und die andere Seite ist parallel zur Mittellinie des Körpers.
- Abschließbarer Hebel
- Wartung der Website
- Einfache Automatisierung
- Positive dichte Absperrung
- Optionale Oberflansche nach ISO 5211
- Qualifiziert für gasförmige und flüssige Dienstleistungen
- Breites Sortiment an Karosserie- und Ausstattungsmaterialien für eine Vielzahl mittlerer Einsatzzwecke.
- ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
- Materialien: Kohlenstoffstahlguss, niedrige Temperatur. Kohlenstoffstahl, satinfreier Stahl, legierter Stahl, Duplexstahl usw.
- Temperatur: -196 Grad. C bis 550 Grad.C
- Druckstufen: ANSI 150#~600, PN10~PN100
- Größenbereiche: 2" bis 40"- 50mm bis 1000 mm (größere Größen auf Anfrage)
- Endverbindungen: Wafer, Lug, Doppelflansch, Stumpfschweißung oder genutet
- Betätigungen: manuell, pneumatisch, elektrisch, hydraulisch (Gegengewicht) und elektrohydraulisch
Offset-Absperrklappe
