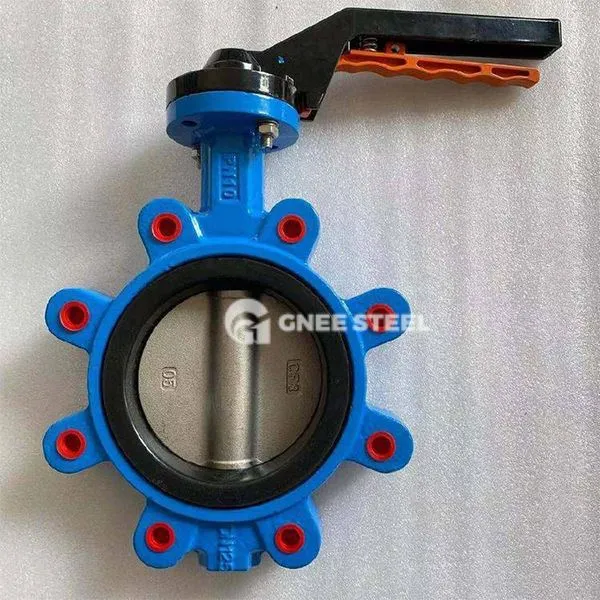

Schmetterlingsventil vom Wafer -Lug -Typ

‌Wafer Lug Butterfly Ventil ist ein Schmetterlingsventil, das die Waferverbindung mit der Struktur mit der Lug kombiniert. Es wird zwischen zwei Rohrflanschen durch Stifte geklemmt, um eine schnelle Öffnung und Schließ- und Durchflussregulierung zu erreichen. Sein Kernmerkmal ist, dass es sowohl die Kompaktheit des Waferventils als auch die Instabilität der Lug -Struktur hat. Es eignet sich für die Kontrolle mittlerer und niedriger Druckflüssigkeit in Erdöl, Chemikalie, Schiffbau und anderen Branchen (Druck weniger als 10 MPa, Durchmesser DN40 ~ 2000 mm).

Kernstrukturmerkmale
‌ Verbindungsmethode ‌
‌ Wafer Body ‌: Der Ventilkörper hat keinen unabhängigen Flansch und wird durch den Rohrflansch durch Stollen fixiert, wodurch der Installationsraum und die Materialkosten sparen.
‌ Laubverstärkung Design ‌: Laschen (Gewindelöcher oder durch Löcher) werden auf beiden Seiten des Ventilkörpers zugegeben, und die Schrauben werden direkt am Rohrflansch befestigt, um den seismischen Widerstand und die Hochdruckstabilität (besonders geeignet für PN10MPA -Arbeitsbedingungen).
‌ Schmetterlingsplatte und Dichtung ‌ ‌

Die Schmetterlingsplatte verwendet eine Mittellinie oder eine exzentrische Struktur, und die Oberfläche kann mit harter Legierung (wie Legierung aus rostfreiem Stahl + Kobaltbasis) geschweißt werden, die für mittelhaltige Partikel geeignet ist.
Die Dichtung kann weiche Dichtung (Nitrilkautschuk\/PTFE, Temperatur kleiner oder gleich 120 Grad) oder Hartdicht (mehrschichtige Metallstruktur, Temperaturwiderstand 425 Grad) sein.
‌Drive -Modus ‌
Unterstützt Handbuch, Wurmgetriebe, pneumatischer oder elektrischer Betrieb. Bei der Elektrik kann eine genaue Winkelregelung durch den Reduzierer erreicht werden (Öffnenfehler weniger als 2%).



Schmetterlingsventil vom Wafer -Lug -Typ



Vor- und Nachteile des Wafer-Schmetterlingsventils vom Typ Lug-Type

Vorteile

Einfache Installation: Es ist kein zusätzlicher Flansch erforderlich, und die Installationszeit wird im Vergleich zum herkömmlichen Flansch -Schmetterlingsventil um 40% verkürzt, was besonders für Renovierungsprojekte mit begrenztem Platz geeignet ist.

Hohe Stabilität: Die Strukturstruktur verteilt die Scherkraft der Bolzen, und der seismische Widerstand ist besser als die von gewöhnlichen Wafer -Schmetterlingsventilen38.

Niedriger Durchflusswiderstand: Das optimierte Ventilkörperdesign hat einen Druckverlust von nur 1\/3 des Gententorventils, wenn es vollständig geöffnet ist, was für große Strömungsszenarien geeignet ist.

Nachteile

Hohe Kalibrierungsanforderungen: Die Flanschzentrierabweichung überschreitet 0. 5mm, was leicht zu einer ungleichmäßigen Kraft der Schrauben führen kann und eine präzise Einstellung erfordert.

Begrenzte Wartung: Wenn die Struktur der Lug zerlegt wird, müssen alle Schrauben gleichzeitig gelockert werden und die Wartungseffizienz niedriger als die des Flansch -Schmetterlingsventils.

Typische Anwendungsszenarien

Petrochemisch
Korrosive Medien (wie schwefelhaltiges Gas) Transmissionsregelung, die Hardsiegelstruktur ist gegen Erosion resistent und hat eine Lebensdauer von 100, 000 Öffnungen und Schließungen.

Versand und Offshore
Das kompakte Design ist für die schmalen Rohre im Motorraum geeignet, und das gegen Salzspraykorrosion bestehende Edelstahlmaterial sorgt für eine langfristige Zuverlässigkeit. ‌Municipal Water Services‌
Durchflussregelung des Wasserversorgers und des Entwässerungsrohrnetzes, Gummi -Weichdichtung, um Null -Leckage zu erreichen (Leckage erreicht ISO5208 a Level).
