Beschreibung des CD -Überprüfungsventils
Das Scheibenprüfventil ist eine Art Schwungprüfventil. Sein Kernmerkmal ist, dass es eine diennförmige Ventilscheibe als Öffnungs- und Schließenteil verwendet und eine Einwegströmungsregelung realisiert, indem Sie sich um die rotierende Schacht des Ventilsitzkanals drehen. Dieses Ventil ist für mittlere und große Durchmesser, niedrige Durchflussrate und stabile Flusszustandsrohrleitungen ausgelegt, insbesondere für Szenen mit hohem Risiko für einen mittleren Rückfluss.
Klassifizierungsdimensionen:
By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600) kann das Multidisc-Design die schließende Auswirkungen auf die Auswirkungen zerstreuen.
Durch Versiegelungsform: Metall -Hartdichtung (resistent gegen hohe Temperatur und Hochdruck), elastische Weichdichtung (anpassbar an korrosive Medien).
Kernstruktur und Arbeitsprinzip
Strukturkomposition
Ventilkörper: Meistens aus Gussstahl, Edelstahl oder Legierung, geeignet für Rohrdurchmesser von DN15 bis DN32 0 0; Scheibe: Made aus Metall oder Verbundmaterial, mit Gummi-/PTFE-Abdeckung, um die Versiegelung zu verbessern. Schweißmechanismus: Die Drehung der Diskussionsdichtungen erfordert eine regelmäßige Schlepprichter. stromlinienförmiges Kanalkonstruktion zur Reduzierung des mittleren Fließwiderstandes (Flusswiderstandskoeffizient unter oder gleich 0,3).
Arbeitsprinzip
Vorwärtsströmung: Der mittlere Druck drückt die Scheibe, um sich um den Wellen zu drehen, um sich zu öffnen. Je größer der Fluss ist, desto größer ist der Öffnungswinkel (bis zu 90 Grad); umgekehrter Rückfluss: Die Scheibe schließt sich schnell unter der Wirkung von Schwerkraft, mittelschwerem Rückstoß und Frühlingshilfe (optional), um den Rückfluss zu blockieren
Disc -Prüfventilspezifikation
|
Nominale Größe |
2 "~ 40" (DN50 ~ DN1000) |
|
Nenndruck |
Klasse 150 ~ Klasse 2500 (PN10 ~ PN250) |
|
Standard: |
API 6d, API 594, ASME B16.34 |
|
Körpermaterial |
Kohlenstoffstahl, Edelstahl, Legierungsstahl, Duplex Edelstahl |
|
Endverbindung |
RF, BW, RTJ |
|
Produktname |
Synhe Edelstahlprüfventil |
|
Zertifikat |
API, CE, ISO, EAC, TS |
|
Verbindungsende |
FF Thread (G.NPT, BSPT, BSP, DIN259/2999) |
|
Geeignetes Medium |
Wasser, Öl und etwas korrosive Flüssigkeit |
|
Arbeitstemperatur |
-40 bis 300 Grad C. |
|
MOQ |
10 pc |
|
Zahlungsfrist |
30%TT -Kaution, der Guthaben wird vor dem Versand der Ware bezahlt |
|
Paket |
Plastiktüten ------- Papierboxen ------- Kartons ------- Sperrholzfälle |
|
Lieferzeit |
15-30 Tage gemäß Order Qty |
|
Versandhafen |
Tianjin, Ningbo, Shanghai |
|
Produzierende Kapazität |
10000pcs/Woche |

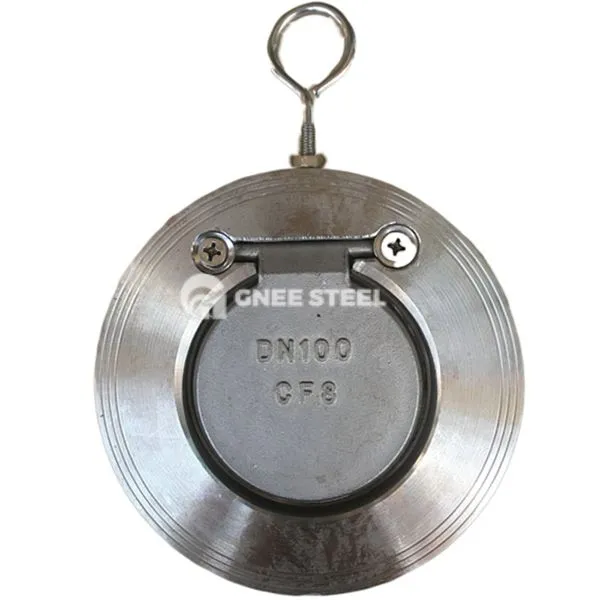

Scheibenprüfventil
Leistungsmerkmale und Auswahlpunkte
Atvantations und Eigenschaften
Kleiner Strömungswiderstand (etwa 35% niedriger als Hubprüfventil), geeignet für niedrige Durchflussrate und hohe Durchflussszenarien;
Flexible vertikale/horizontale Installation, keine strengen Richtungsbeschränkungen (wenn vertikal installiert wird, stellen Sie sicher, dass das Medium von unten nach oben fließt).
Limitations und Vorsichtsmaßnahmen
Weak-Dichtungsleistung : Nicht geeignet für Anlässe mit hochpräzierenden Anti-Leakage-Anforderungen (wie Wasserstoffleitungen);
pulsierende Durchflussrestriktion : Systeme mit häufigen Start-Stop- oder drastischen Durchflussschwankungen müssen mit Puffergeräten verwendet werden.
Installation und Wartung:
