Kippscheibenprüfung Ventilbeschreibung
Das Kippscheibenprüfventil ist ein Scheckventil, das auf der doppelten exzentrischen Disc -Design basiert. Es kann ein schnelles Öffnen und Schließen erzielen, indem die Scheibe kippt und dreht, wodurch die Auswirkung und der Wasserhammereffekt herkömmlicher Scheckventile vermieden werden. Es eignet sich für Arbeitsbedingungen mit strengen Anforderungen an einen niedrigen Durchflusswiderstand, eine hohe Versiegelung und eine schnelle Reaktion.
CORE -Funktionen :
Non-Impact Closing: StreamLined Flow Channel Multi-materielle Anpassung: Kernstruktur- und Designspezifikationen
Key -Komponenten
Valve Body und Disc:
Die Ventilkörper nimmt einen integralen Gussprozess an (einige patentierte Designs integrieren die Luftpumpe-Druck-Maschinier-Hülle, um die Versiegelungszuverlässigkeit zu verbessern).
Die Scheibe ist eine doppelte zentrische Schmetterlingsstruktur, und das Neigungswinkeldesign (z. B. 60-Grad-Dichtungslinie-Ebene-Winkel) realisiert die Pendelbewegung.
Sealing System :
Metallhartdichtung (Wolfram -Carbid -Sprühen) oder elastisches Weichdicht (Polytetrafluorethylen -Liner), der Null -Leckage -Standard unterstützt;
Einige Modelle sind mit langsamen Rücklaufquellen und Pufferschrauben überlagert, um die Schließkraft zu verringern.
Entwurfsspezifikationen
Standardards
Druckstufe : Klasse 15 0 ~ 25 0 0 \/ pn2.0 ~ 42.0mpa;
Durchmesserbereich: DN15 ~ DN3200.
Kippscheibenprüfventilspezifikation
|
Körper |
Gusseisen |
|
Motorhaube |
Gusseisen |
|
Scheibe |
SUS304, SUS316 |
|
Größe |
2 "~ 28", DN50 ~ DN800 |
|
Druckbereich |
PN10, PN16 |
|
Designstandard |
BS\/EN\/DIN |
|
Von Angesicht zu Angesicht |
BS5150\/DIN 3202 |
|
Flanschstandard |
En 1092-2 |
|
Teststandard |
ISO5208 |

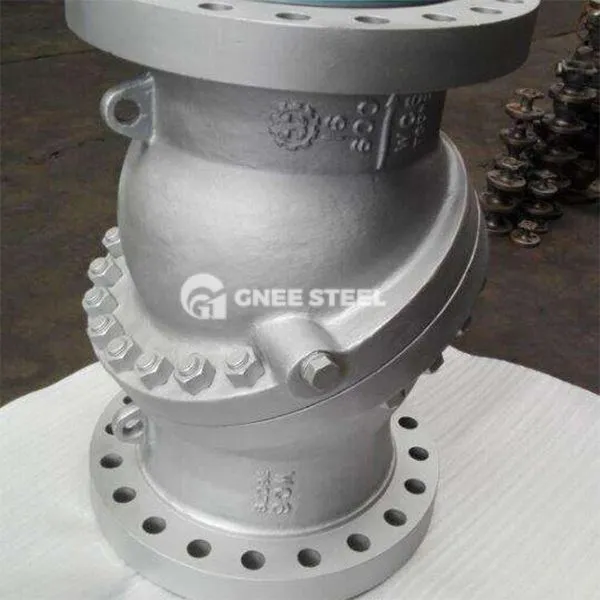

Kippscheibenprüfventil
Vorteile und Auswahlpunkte
Advantage -Vergleich
Opening und Schließgeschwindigkeit: Die Schließzeit des federunterstützten Modells ist weniger als oder gleich 0. 5 Sekunden, was 2-mal schneller ist als das Schwungprüfventil; Installationsflexibilität: Unterstützt horizontale, vertikale und jegliche Winkelinstallation (keine zusätzliche Unterstützung erforderlich).
Auswahlpunkte
Media -Eigenschaften: saubere Flüssigkeit\/Gas wird Metalldichtung bevorzugt; Partikelhaltige Medien benötigen einen Vorfilter. Pressure Matching Control -Anforderungen: Intelligente Modelle mit elektrischen\/pneumatischen Aktuatoren können für Szenarien zur Durchflussregulierung ausgewählt werden.
