Der Ventilteller des Flansch-Kippscheiben-Rückschlagventils ist eine schmetterlingsförmige, schräge Scheibe, die auf der Ventilwelle montiert ist. Der Ventilsitz ist ein spezieller schwimmender, elastischer, hartdichtender Ventilsitz, der sicherstellt, dass der Ventilsitz seine Position automatisch mit dem Ventilteller anpassen kann. Die Dichtfläche des Ventilsitzes ist Teil eines schrägen Kegels, und die zwischen dem Ventilsitz und dem Ventilteller gebildete Dichtlinie ist annähernd eine elliptische Kurve. Der Winkel zwischen der Ebene dieser Kurve und der Mittellinie des Ventilströmungskanals beträgt 60 Grad. Die lange Achse der annähernd elliptischen Dichtlinie bildet mit der Kegelachse einen exzentrischen Winkel, was bedeutet, dass die Achse des Kegels, an der sich die Dichtfläche des Ventilsitzes befindet, und die Mittellinie des Ventilkörperströmungskanals einen zweiten exzentrischen Winkel von 15 bis 20 Grad bilden. Die Achse der Ventilteller-Drehachse ist ebenfalls entsprechend ausgerichtet.
Spezifikation des Kippscheiben-Rückschlagventils
Hauptparameterspezifikation
Design und Herstellung: API594, API 6D, JB/TB8937;
Von Angesicht zu Angesicht und von Ende zu Ende: API594, API6D, DIN3202, JB/T8937;
Druck-Temperatur-Auslegung: ASME B16.34, DIN2410, GB/T9124, HG20625, SH3406, JB/T74;
Inspektion und Test: API598, JB/T9092;
Rohrflansch: JB/T74~90, JB/T9112-9124, HG20592~20635, SH3406, ASME B16.5, DIN2543~2548, GB/T13402, API605, ASME B16.47.
Produktauswahl
Körpermaterial: Kohlenstoffstahl, Edelstahl, legierter Stahl, Bronze
Nenndurchmesser: 2"~24"(DN50~DN600)
Endverbindung: RF, RTJ, BW
Druckbereich: Klasse 150~2500 (PN16~PN150)
Arbeitstemperatur: -196ºC~+560ºC

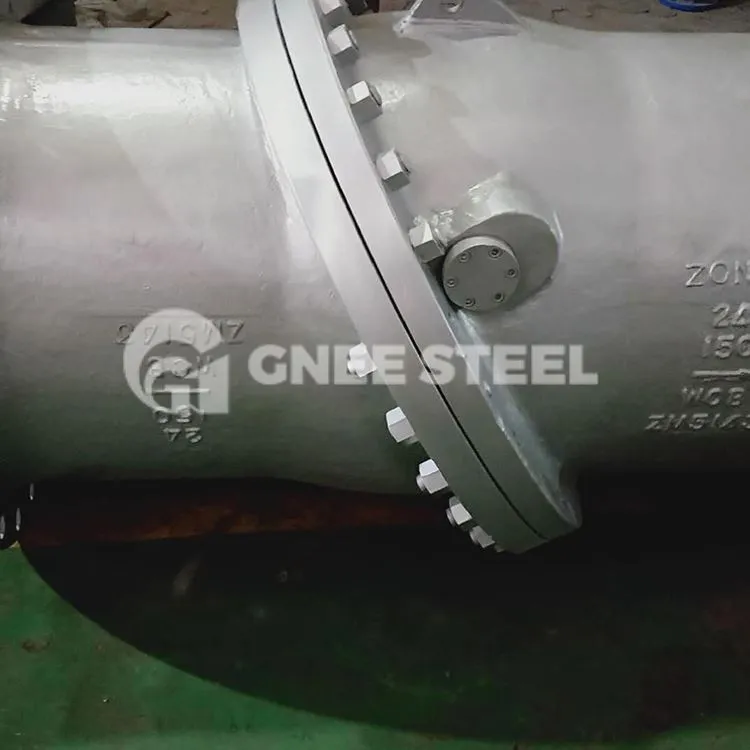

Rückschlagventile mit geflanschter Kippscheibe
