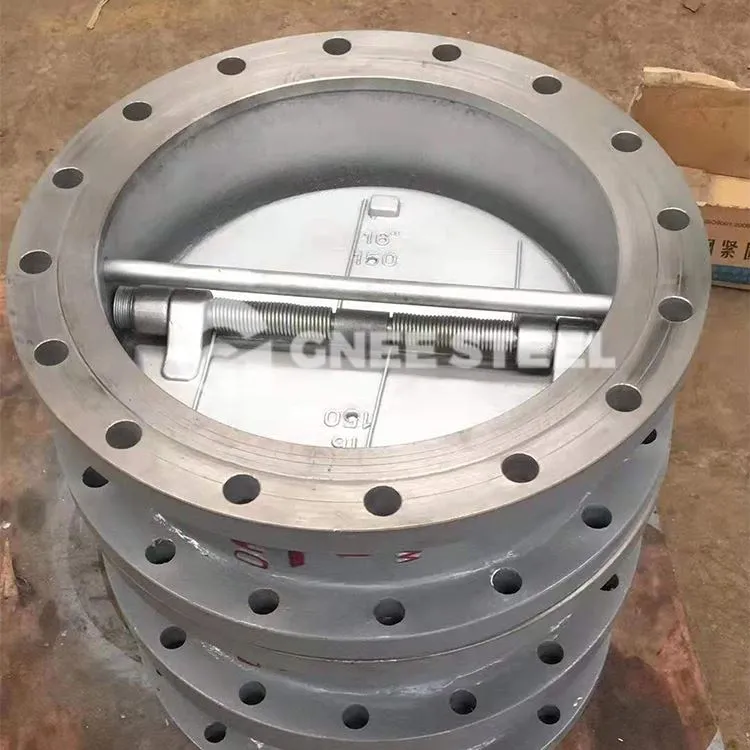

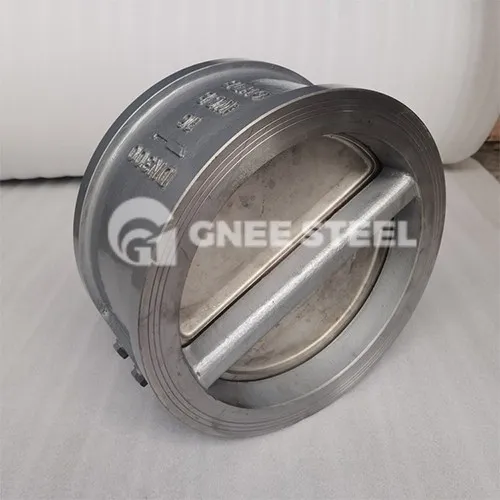

Düsenrückschlagventile verfügen über eine federunterstützte Kurzhub-Scheibenwirkung, die das Ventil im Bruchteil einer Sekunde schließt. Diese Funktion schützt Rohrleitungen, teure Pumpen und zugehörige Geräte vor hohen Umkehrgeschwindigkeiten und schädlichen Druckstößen.
Design und Herstellung gemäß API 6D, API 594, ASME B16.34 oder gleichwertig. ◆ PT-Bewertungen gemäß ASME B16.34
Face-to-Face-Abmessungen gemäß API 6D Standard oder Kurzform ◆ Flanschenden gemäß ASME B16.5, Wafer-Enden gemäß API 594
Stumpfschweißenden nach ASME B16.25 ◆ Ventilkennzeichnung nach MSS SP-25
Inspizieren und testen gemäß API 598 oder API 594
Größen reichen von 2" bis 60"
Strukturiert aus einem einteiligen Verbindungskörper
Druckstufen von Klasse 150 bis Klasse 2500, PN16 bis PN420
Endverbindungen in RF- oder RTJ-Flansch-, Wafer-, Stumpfschweiß- oder Nabenenden
- Materialvorgaben
| Körper (geschmiedet oder gegossen) | Nickellegierungen, Kohlenstoff-, niedriglegierte, rostfreie und Duplex-Edelstähle |
| Scheibe (geschmiedet oder gegossen) | Nickellegierungen, Kohlenstoff-, niedriglegierte, rostfreie und Duplex-Edelstähle |
| Körpersitz | Alle API-Trimmungen. Sonderausstattungen auf Anfrage erhältlich. |
| Scheibensitz | Alle API-Trimmungen. Sonderausstattungen auf Anfrage erhältlich. |
| Innenbeschichtung | Schmelzgebundenes Epoxidharz oder wie vom Kunden angegeben |
| Außenbeschichtung | Gemäß Kundenspezifikation |
- Design-Parameter
| Nennrohrgröße | 1 bis 72 Zoll |
| Verbindungen beenden | Grayloc-Klemmverbinder und Kompaktflansche, ASME B16.5-Flansche, ASME B16.47-Flansche, ASME B16.25-Schweißenden, NORSOK L-005-Kompaktflansche, AS4087-Flansche und API 6A-Flansche Andere Endanschlüsse auf Anfrage erhältlich |
| Auslegungsdruckstufe | Geeignet für ANSI-Klasse 150 bis zu 10,000 psig |
| Auslegungstemperaturbereich | Pro Materialgrenze (Vollmetallkonstruktion) |
| Strömungsorientierung | Oben, unten, diagonal und horizontal |
Rückschlagventil
