Aluminiumbronze -Ventile Beschreibung

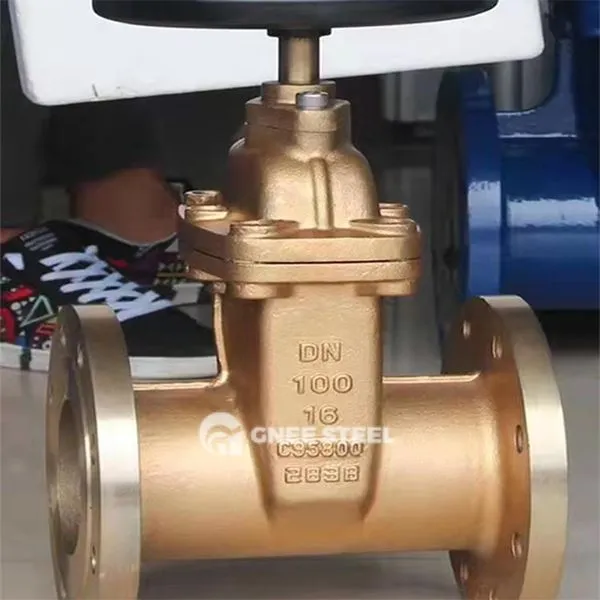

Aluminiumbronze -Torventil ist ein Ventil aus Aluminiumbronze, eine Legierung mit ausgezeichneter Korrosionsresistenz und guten mechanischen Eigenschaften . Diese Art von Gate -Ventil wird weit verbreitet in chemischen, petrochemischen, Erdöl, Bergbau, Strom und anderen Branchen, insbesondere in Umgebungen, die Korrossivmedien wie Seebel oder Chloren widerstehen müssen.
Struktur
Elastisches Keiltor
Eine ringförmige Rille wird in der Mitte des Tors {. eingestellt, wenn unter Druck die elastische Verformung die Winkelabweichung des Ventilsitzes kompensiert, um eine hohe Temperaturstagnation zu vermeiden .
Ventilstammverbindungssystem
Das steigende Stammdesign ist das wichtigste (der Ventilstamm ist zu sehen, wenn es angehoben und abgesenkt wird), und der Trapezfaden treibt das Tor, um sich linear zu bewegen.
Der Boden des Ventilstiels wird durch eine invertierte T-förmige Rille am Tor an der Gate geklebt, um sich an die feine Einstellung der Versiegelungsfläche anzupassen .
Dichtungsbaugruppe
Die Ventilsitzdichtungsfläche ist mit harter Legierung (wie Kobaltbasis) oder mit PTFE eingebettet;
Bidirektional
Hilfsstruktur
Etended Ventilabdeckung: Reservenraum für die Hochtemperaturausdehnung;
Upper Seal Design: Eine einzigartige Struktur des amerikanischen Standards, das ein Hilfssiegel bildet, wenn der Ventilstamm vollständig geöffnet ist .
Aluminiumbronze -Ventilspezifikation
| Artikel | Erfordern | Standard |
|---|---|---|
| Hauptkörpermaterial | Ventilkörper/Tor: ASTM B148 C95800 Nickel Aluminium Bronze (Cu-al-Ni-Fe-Mn-Legierung) | API 600 |
| Druckniveau | Klasse 150 ~ 2500 (PN20 ~ PN420) | ASME B16.34 |
| Temperaturbereich | -29 Grad ~ 425 Grad (konventionell) | - |
| Connection -Methode | Flanschende (RF/RTJ -Typ) | ASME B16.5 |
| FireProof Design | Metall -Hartsiegel wirkt wirkt, wenn Weichdichtung ausfällt | API 607 |
Aluminiumbronzetorventile auf Lager
Vorteile
Extreme Korrosionsresistenz
Nickel Aluminiumbronze (C95800) hat eine viel bessere Fähigkeit, Korrosion in Meerwasser und Salzspray zu widerstehen als gewöhnliche Kupferlegierungen.
Hochtemperatur-Anti-Spiel
Das elastische Tor absorbiert die thermische Verformung von 425 Grad, um zu verhindern, dass das Tor stecken bleibt.
Low -Wartung und lange Lebensdauer
Die Versiegelungsfläche ist gegen Erosion und Verschleiß widerstandsfähig, und die Lebensdauer wird im Vergleich zu Kohlenstoffstahltalventilen um mehr als 50% erhöht.
Leichtes Design
Die Dichte beträgt nur 8 . 4G/cm³ (30% leichter als Stahl), wodurch die Pipeline -Last reduziert wird.
Anwendungen
Marine Engineering
Meerwasserentsalzungsplattform, Schiffsballastsystem, Unterwasserventil;
Brandschutzpipeline, LNG Ship Cooling System .
Energie und Chemikalie
Offshore -Ölplattform Wassereinspritzpipeline, chemisch -medium -Grenzwert Chloridionen;
Spezielle Flüssigkeit
Hohe Salzgehalts -Sole, oxidierende Säure (wie Salpetersäure) Transportpipeline
