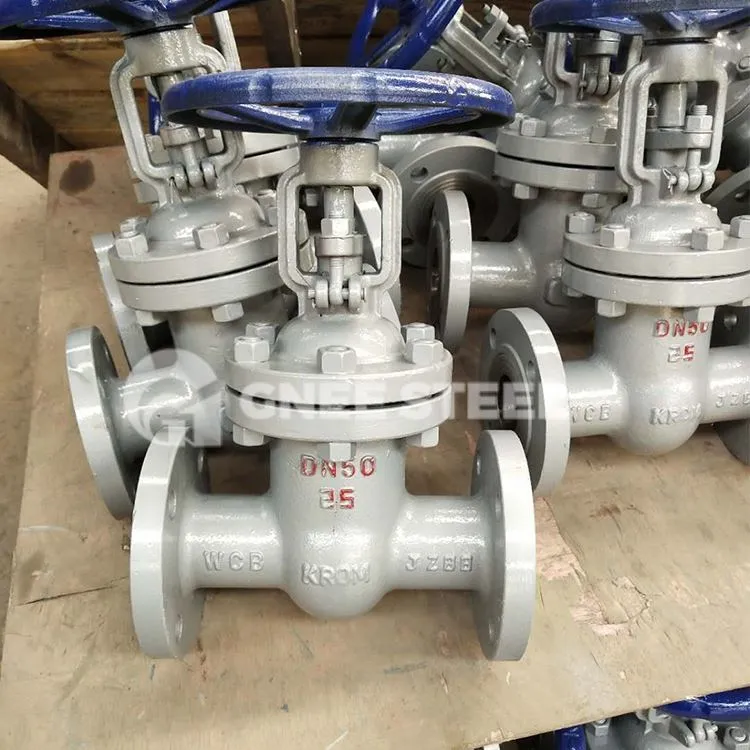

Der Flanschschieber aus Kohlenstoffstahl ist eine Art Ventil, das weit verbreitet ist. Es wird im Allgemeinen für Schneidgeräte mit einem Durchmesser von DN größer oder gleich 50 mm verwendet. Manchmal werden Absperrschieber auch für Schneidgeräte mit sehr kleinem Durchmesser verwendet. Weit verbreitet in der petrochemischen Industrie, der Leichtindustrie, der Metallurgie, der Stromerzeugung, der Wasserversorgung und -entsorgung, der Papierherstellung, dem Schiffbau, der Militärindustrie, der Lebensmittelindustrie, der Medizin usw. Flanschschieber werden häufig an Hochdruckleitungen eingesetzt.
Größe: von 2" bis 48"
Druck:PN6 – PN160
Werkstoff:1.0619, LCB, WC6, WC9, C12, C5, CF8, CF3, CF3M und CF8M
Design- und Produktionsstandard:DIN3352, EN558
Abstand zwischen den Flanschen:DIN3202-F5/F7
Normgerecht angeschlossen:DIN2543-254, EN1092
Prüfstandard:API598, ISO5208
Betätigung:Kann für Notfälle mit Hebel, Getriebe, pneumatischem oder elektrischem Stellantrieb mit Handrad betrieben werden
Mittel:Das Ventil ist für verschiedene Medien geeignet, darunter Wasser, Dampf, Öl, Gas, Benzinprodukte, Salpetersäure, Essigsäure usw.
Arbeitstemperatur:von -46°C oder -50°C (Edelstahlkonstruktionen) und -29°C (Kohlenstoffstahlkonstruktionen) bis zu 600 Grad
| Spezifikationen und Materialien der Hauptteile DIN-Flanschschieber | ||
| 1 | Norm | DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Die Flanschbohrungen entsprechen DIN2501, BS4504 und ANSI B16.1 PN10, PN16, PN25 |
| 2 | Typ | Flanschende, Sockenende, mechanische Verbindung, nicht steigender Schaft, steigender Schaft |
| 3 | Körper | Sphäroguss GGG40/50 oder GusseisenGG25 |
| Keil | Sphäroguss GGG40/50+EPDMNBR oder Metallsitz | |
| Stengel | Edelstahl 2Cr13, SS304, SS316 | |
| Schraube und Mutter | Kohlenstoffstahl mit Zink; plattiert oder SS304.316 | |
| 4 | DN40-DN600 | DN40-DN600 |
| 5 | PN10, PN16, PN25 | PN10, PN16, PN25 |
| 6 | Wasser, Öl, Gas usw | Wasser, Öl, Gas usw |
| 7 | Innen und außen mit schmelzgebundener Epoxidbeschichtung von mindestens 250 µm | Innen und außen mit schmelzgebundener Epoxidbeschichtung von mindestens 250 µm |
| 8 | Verpackung | Sperrholzkiste |
Absperrschieber
