Duktile Eisen widerstandsfähige sitzende Gate -Ventilbeschreibung
Kerndesign
Overall Gummi -Dichtung: Das Tor besteht aus duktilem Eisenskelett + Nitrilkautschuk (NBR) Gesamtbeschichtung , und die Kompensation der elastischen Deformation wird durch den Vulkanisierungsprozess erreicht. Die Versiegelungsleistung ist besser als das herkömmliche Metallhartversiegelentor -Ventil, und die Leckquote wird auf 0. 01% unter reduziert. Flat-Bottom-Ventilsitz : Das Ausbau des geraden Durchflusskanals mit vollem Becken vermeidet Verunreinigungsakkumulation und reduziert den Flusswiderstand (der Druckverlust beträgt nur 1/3 des gleichkalibers-Stoppventils), insbesondere für Abwassersysteme, die körnige Medien enthalten.
Material und Fertigung
Valve Body Material: Duktile Eisen (GGG50) macht mehr als 95% mit einer hohen Festigkeit (Zugfestigkeit von mehr oder gleich 450 MPa) und leichtem Gewicht (Gewicht beträgt 20%~ 30%leichter als herkömmliche Gusseisen -Gitterventile) . Oberflächenbehandlung: Die Innenhöhle wird mit ungiftigem Epoxidharz beschichtet und die äußere Oberfläche ist pulverbeschichtet, was die Korrosionsbeständigkeit um 50% verbessert und für saure und alkalische Medien und feuchte Umgebungen geeignet ist.
Leistungsvorteile
Versiegelungstechnologie
Triple O-Ring-Design: Drei Dichtungsringe werden am Ventilstamm eingestellt, um den Reibungsbeständigkeit des Öffnens und Schließens zu verringern und den Austausch von Dichtungsringen zu unterstützen, ohne Wasser zu stoppen, wodurch die Wartungskosten gesenkt werden.
Selbstkompensierungsiegel: Die Gummibeschichtung passt automatisch unter dem Druck des Mediums auf den Ventilsitz, passt sich dem Betriebszustand des 1,1-fachen des Nenndrucks an und hält nach langfristigem Gebrauch keine Leckage.
Haltbarkeitsoptimierung
Impact-resistantes Design: Das duktile Eisenmaterial hat einen deutlich besseren Frakturwiderstand als gewöhnliches Gusseisen und kann externer Aufprall oder Pipeline-Schwingung standhalten.
Long-Life-Ventilstamm: Edelstahlventilstiel (wie 304/316 Material) mit Chrombeschichtung, verbesserter Verschleißfestigkeit, Wartungszyklus größer oder gleich 6 Monate
Duktile Eisen -Resilient -Gate -Ventilspezifikation
|
Markenname |
Gaune |
|
Typ |
GATENVENTIL |
|
Antriebsmodus |
Pneumatic.electric.manual. |
|
Druck |
Normaler Druck |
|
Ventilkörpermaterial |
Duktiles Eisen, Kohlenstoffstahl, |
|
Herkunftsort |
Henan, China |
|
Arbeitstemperatur |
90 Grad |
|
Medien |
Wasser |
|
Versiegelungsform |
Weiche Siegel |
|
Größe |
Dn 50- dn1600 |

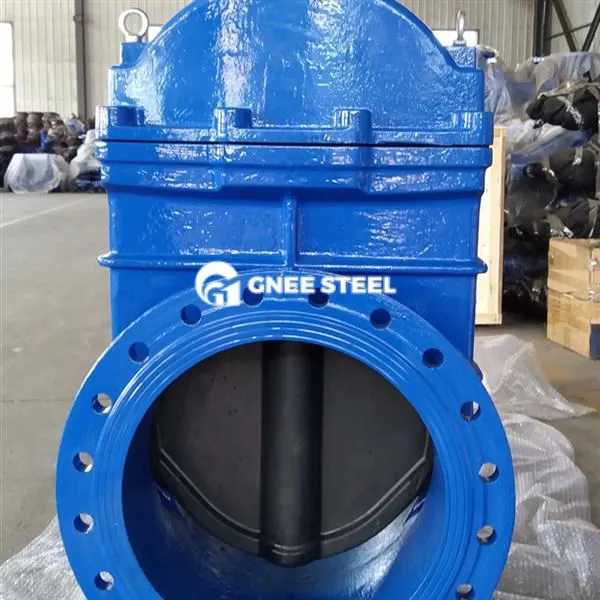

Duktiles Eisen -Resilient -Sitzenty -Ventil
Installations- und Wartungsspezifikationen
Installationsanforderungen
Horizontaler Installation:
Bolt Vorbereitung
Wartungsstrategie
Überprüfen Sie regelmäßig den Verschleiß der Gummisiegelschicht (die Dicke Reduktion größer oder gleich 1mm muss ersetzt werden) .
Verwenden Sie für Ventilstammschmierung Food-Grade-Fett (Lebensmittelindustrie) oder High-Temperature-Lithium-Basis (Dampfpipeline)
