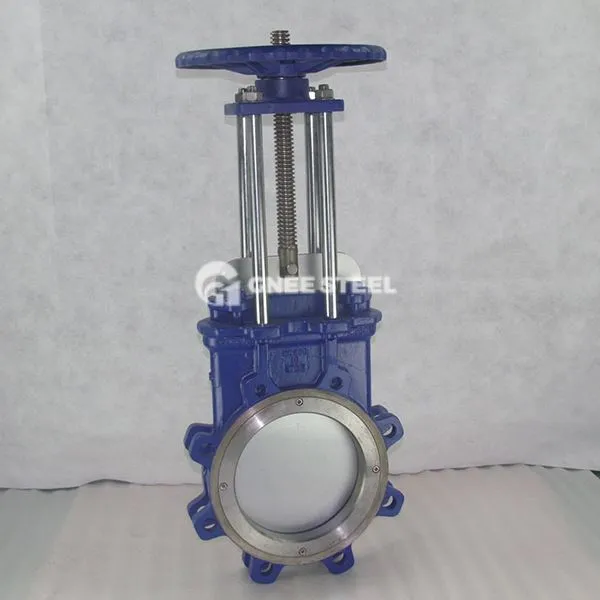

Schüttenmessertorventil

‌Lug Messertorventil (auch als ‌Lug -Messer -Gate -Ventil oder ‌Slurry -Ventil bezeichnet) ist ein spezielles Ventil, das speziell zur Kontrolle unreiner, viskose oder korrosiven Flüssigkeiten verwendet wird. Sein Design kombiniert die Schneidefunktion des Gate mit den Installationsvorteilen der Lug -Struktur und wird häufig für chemische, elektrische Leistung, Umgebungsschutz und andere Bereiche verwendet.

Kernstrukturmerkmale

Lug -Design:
Die Ventilkörper hat auf beiden Seiten Laschen, die direkt mit Schrauben mit dem Rohrleitungsflansch verbunden sind. Es ist einfach zu installieren und vermeidet, dass der Ventilkörper durch die Schrauben gepresst und deformiert wird, wodurch die Versiegelungszuverlässigkeit verbessert wird.
Im Vergleich zu herkömmlichen Flanschventilen verkürzt die Einbau der Stangen die Schraubenlänge und verringert das durch Bolzenkriech verursachte Leckagenrisiko.

‌Gate und Siegelstruktur:
Das Tor ist mit einer U-förmigen Klinge ausgestattet, die Verunreinigungen wie Fasern und Partikel abschneiden kann, um das Jamming zu verhindern. Die Oberfläche ist poliert, um die Dichtungsleistung zu verbessern.
Das Siegel ist in Weichdichtung (PTFE, Gummi) und Hartsiegel (Metall/Keramik) unterteilt. Die Weichdichtung erreicht Null -Leckage, und die Hartdichtung ist gegen hohe Temperatur (weniger oder gleich 300 Grad) und Verschleiß.
‌
Materialanpassungsfähigkeit:
Die Ventilkörper besteht normalerweise aus Edelstahl (304/316L), Kohlenstoffstahl oder spezieller Legierung (wie F55, 2205), die für korrosive Medien geeignet sind.
Das Tor kann aus Verschleißmaterialien (z. B. 2CR13, Keramik) hergestellt werden, um seine Lebensdauer zu verlängern.

Arbeitsprinzip
Das Tor wird vertikal durch manuelles, elektrisches oder pneumatisches Antrieb des Ventilstamms angehoben:
‌Open State
‌Ente State‌: Die Klinge am Boden des Tors drückt den Ventilsitz, schneidet das Medium ab und kratzt Verunreinigungen auf der Dichtfläche, um eine Abdichtung von Zwei-Wege zu erzielen.



Schüttenmessertorventil



Anwendungen

Umweltschutz: Behandlung von Abwasser, das suspendierte Feststoffe in städtischen Abwasserbehandlungsanlagen enthält.
Stromindustrie: Transport und Schnitt von Ascheschlamm in Kohlekraftwerken.
Chemische Industrie: Durchflusskontrolle starker Säure- und Alkali -Medien.
Papierherstellung und Metallurgie: Pipeline-Systeme für Hochkonzentrationsmulpe und Mineralsand.
