Parallele Plattentorventil

Paralleles Plattentorventil ist ein Gate und eine Sitz parallele Bewegung des Grenzventils durch den vertikalen Gate-Auftrieb, um das Öffnen und Schließen der Pipeline-Fluidkontrolle zu erreichen, die für Öl-, Erdgas-, Chemikal- und andere Branchen, hohen Druck-, Hochströmungs- oder Verunreinigungsmittel-Medien-Szenen geeignet ist. Das Design folgt den Standards der GB/T 12234- und API 600, und die Kernstruktur umfasst paralleles Tor, Sitz und Aktuator.

Strukturell

• Die Torplatte bewegt sich parallel zum Ventilsitz:

Paralleler Kontakt zwischen Tor und Sitzebene, geringer Reibung beim Öffnen und Schließen, einfach zu bedienen.
Doppelte Struktur durch das Feder- oder Top-Keil-Design, um eine automatische Versiegelung zu erzielen, um die Dichtungsleistung unter niedrigen Druckbedingungen zu verbessern.

• Versiegelungsdesign:

Verbunddichtung: Metallhartdichtung (z. B. Stellitenlegiten) und Weichdichtungskombination (Gummi/PTFE), passen Sie sich an Druckschwankungen und Temperaturänderungen an.
Abnehmbares Sitzdesign für einfache Wartung oder Austausch von Dichtungen.

• Aktuator:

Hilfshandbuch, elektrischer oder pneumatischer Antrieb, offene Stammstruktur ist leicht zu beobachten. Der Öffnungs- und Schließstatus spart Dark Stamm Struktur Platz.

Spezifikation

Nominaldurchmesser (DN): DN50 ~ DN1200 (gemeinsamer Bereich), Vollbohrungsdesign zur Reduzierung des Durchflusswiderstands.
Druckbewertung:
Amerikanischer Standard: Klasse 150- Klasse2500 (bis zu 42 MPA).
Europäischer Standard: PN 10- PN420.
Verbindung: Flansch (ANSI/DIN-Standard) oder Schweißen, geeignet für Hochdruckrohrsysteme.

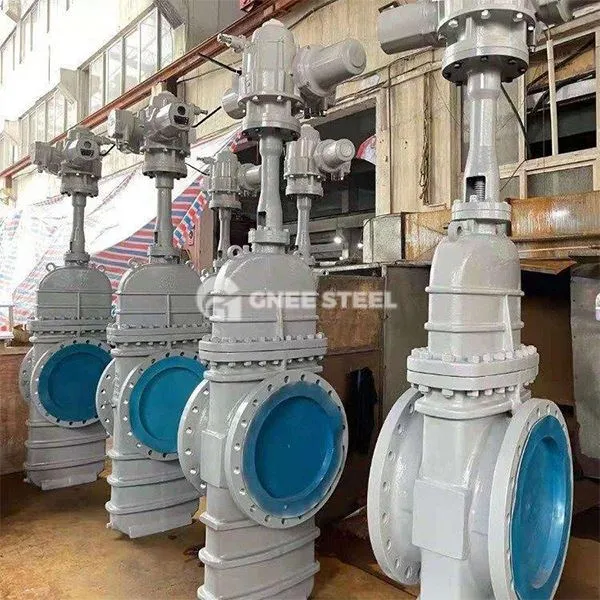

Gaune Parallele Plattentorventil



Vorteile

• Hochdichtungsleistung:

DOUBLE GATE ELASTISCHE KOMPLUSATION oder FINDERPRELADE, Leckageklasse VI (Null -Leckage).

• Niedriger Durchflusswiderstand und hohe Durchflusskapazität:

Gerade Durchflusspfaddesign mit niedrigem Druckabfallverlust, geeignet für hohe Durchflussszenarien wie Langstreckenpipelines.

• Haltbarkeit und einfache Wartung:

Versiegelungsoberflächenhärtungsbehandlung (Nitriding/Wolfram -Carbid -Sprühen), Verschleißfestigkeit wird verbessert, eine lange Lebensdauer.
Der Ventilsitz kann online ersetzt werden, wodurch die Wartungskosten gesenkt werden können.

• Starke Anpassungsfähigkeit:

Temperaturbereich: -196 Grad (tiefe Kälte) bis +550 Grad (Hochtemperaturdampf).
Medienkompatibilität: Rohöl-, Erdgas-, Säure- und Alkali -Lösungen, Schlämme, die Partikel enthalten, etc.

• Versiegelungszuverlässigkeit:

Das Verbunddichtungsdesign sorgt für keine Leckage sowohl bei hohen Druck- als auch bei niedrigen Druckarbeitsbedingungen und erfüllt die API 598/GB/T 13927 -Standards.

• Wirtschaft:

Niedriger Durchflusswiderstand reduziert den Verbrauch des Pumpenergie, der abnehmbare Ventilsitz senkt die Wartungskosten.

• Arbeitsbedingung Anpassungsfähigkeit:

Resistent gegen extreme Temperaturen, Korrosion und Teilchen durchsuchen und komplexe industrielle Szenarien abdecken.
