DIN 3356 Globusventil

DIN 3356 ist eine spezielle Spezifikation für Globusventile im deutschen Industriestandard, das für das Design, die Herstellung und das Testen von Ventilen anwendbar ist. Der Standard sieht hauptsächlich den folgenden Inhalt vor:

Strukturdesign: Klären Sie die geometrischen Form- und Montageanforderungen von Ventilkörper, Ventilabdeckung, Ventilscheibe und anderen Komponenten, einschließlich Flanschverbindung, interner Fadenschnittstelle und anderen Typen;
Materialbedarf: Geben Sie Ventilkörpermaterial (wie Gusseisen GS-C25, Guss Stahl-WCB), Versiegelungsmaterial (Hartlegierung oder PTFE) und Antikorrosionsbehandlungsprozess an;
Leistungstest: Deckt Schalenfestigkeitstest, Versiegelungstest (bidirektionale Luftdichtheit) und Betriebsdrehmomentverifizierungsstandard ab. ‌

‌Diameter -Bereich ‌Pressure Level‌:
Niederdruck -Typ: PN16 (Klasse 150);
Mittel- und Hochdrucktyp: PN16 ~ PN160 (Klasse 150 ~ Klasse 1500); ‌ Temperature Range::
Konventionelle Materialien: -29 Grad ~ +350 Grad;
Spezielle Materialien (wie Edelstahl): Kann auf +538 Grad erweitert werden; ‌Connection -Methode ‌: Flansch (Mainstream), interner Gewinde (DN weniger als oder gleich 65) oder Butt -Schweißverbindung.

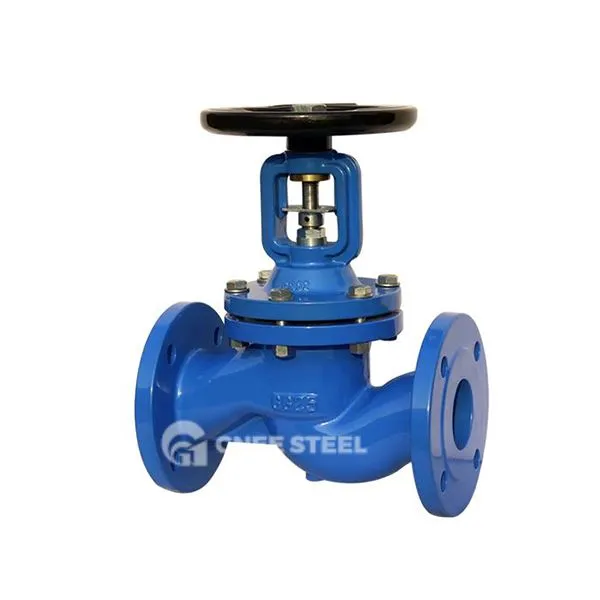

DIN 3356 Globusventil



Anwendung und Kernrolle ‌
‌Petrochemical Industry‌: ‌

Funktion‌: Um einen Hochdruckmedium Cutoff in schwefelhaltigen Öl- und Gasrohrleitungen zu erreichen, um korrosive Leckagen zu verhindern; ‌

Typische Szenarien: ‌

Energie und Kraft ‌: ‌

Funktion‌: Um den Fluss von Hochtemperaturdampf (weniger oder gleich 350 Grad) zu regulieren, um den sicheren Betrieb von Kesseln und Dampfturbinen zu gewährleisten; ‌

Pharmazeutika und Lebensmittel: ‌

Funktion‌: Das Modell mit 316L Edelstahlventilkörper erfüllt die Hygienestandards und wird für die Kontrolle der aseptischen Flüssigkeit verwendet. ‌

Unterschiede zu anderen Globusventilen ‌ ‌

Vergleich von Standardsystemen: ‌din 3356 Ventile: ‌

API 602 Ventile: Erfüllen Sie die Hochdruckanforderungen der amerikanischen Standards und haben eine kompaktere Struktur (die Länge der API 602-Ventilkörper ist etwa 20% kürzer als der DIN-Standard). ‌ ‌

SEAL Design‌:
DIN 3356 verwendet hauptsächlich harte Dichtungen (Metall- + Legierungsverkleidung), die gegen Partikelerosion bestehender sind als weiche Dichtungen (wie PTFE -Dichtungen des nationalen Standard -GB\/T 12235);
Bellows Globe Ventile (wie DIN -Standard -Derivatmodelle) erreichen Null -Leckage durch Metallburge, aber die Kosten sind höher als die gewöhnlichen DIN 3356 -Ventile.
‌Antierbare Arbeitsbedingungen‌:
DIN 3356 Ventildruck deckt PN16 ~ PN160 ab, der höher ist als das nationale Standard-Niederdruckventil (wie die Obergrenze von PN40 von GB\/T 12235);
Im Vergleich zur hohen Temperatur und Hochdruckgrenze der amerikanischen Standard -API 602 (538 Grad \/Klasse 2500) konzentriert sich DIN 3356 mehr auf mittel- und hohe Druck allgemeine Szenarien.
