Das ummantelte Absperrventil ist ein Ventil mit Zwangsabdichtung. Wenn das Ventil geschlossen ist, muss daher Druck auf den Ventilteller ausgeübt werden, damit die Dichtfläche nicht leckt. Wenn das Medium von unterhalb des Ventiltellers in das Ventil eintritt, ist der Widerstand, den die Betätigungskraft überwinden muss, die Reibung zwischen dem Ventilschaft und der Packung sowie der durch den Druck des Mediums erzeugte Schub. Die Kraft zum Schließen des Ventils ist größer als die Kraft zum Öffnen des Ventils, daher muss der Durchmesser des Ventilschafts groß sein, sonst verbiegt sich der Ventilschaft.
Anschlussgröße:DN15 x DN 40-DN150 x DN250
Mittel:Je nach Kundenwunsch
Temperatur:-40-450 Grad
| Körpermaterial | WCB CF8 CF3 CF8M CF3M oder andere |
| Ende | Flanschende, verschraubte Enden |
| Fahrmodus | Manuell, elektrisch, hydraulisch |
| Druck | PN16 ~ 100.150LB ~ 600LB |
| Automatisierungsgrad | Handbuch |
| Verbindungstyp | Flansch, Schweißen, Gewinde |
| Größe | 1/2 bis 24 Zoll |
Größentabelle für Durchgangsventile
|
Größe |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
490 |
550 |
|
H |
Mm |
250 |
292 |
340 |
348 |
360 |
410 |
440 |
548 |
560 |
625 |
720 |
|
W |
Mm |
120 |
140 |
160 |
160 |
160 |
240 |
240 |
280 |
320 |
360 |
360 |
|
G |
Zoll |
3/8" |
3/8" |
3/8" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
Ummantelte Absperrventile werden in drei Kategorien unterteilt: Durchgangsventile, rechtwinklige Absperrventile und Gleichstrom-Schrägabsperrventile.

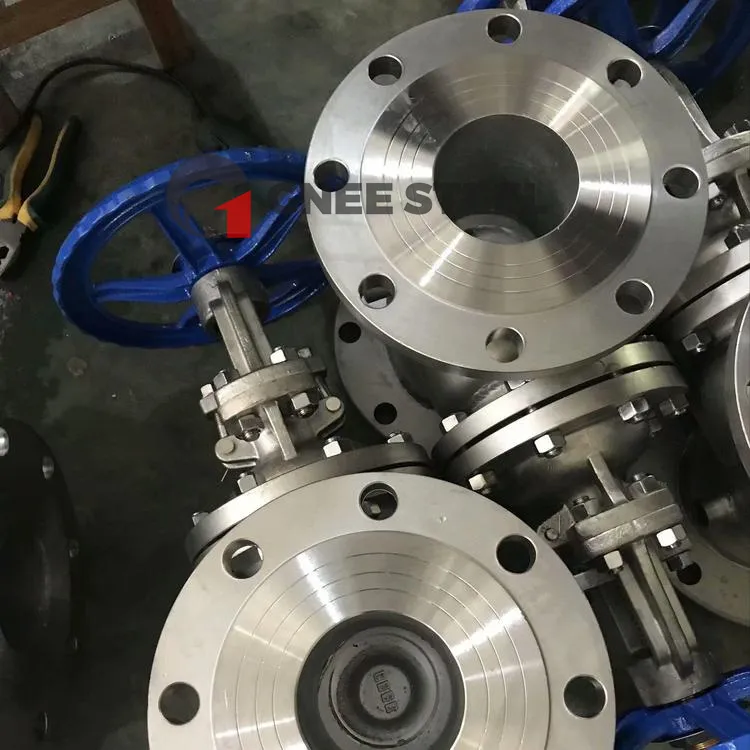

Absperrventil aus ummanteltem Stahl
