Plattenschieber: Das Tor hat eine parallele planare Struktur. Die Abdichtung beruht auf einem schwimmenden Sitz oder einer Feder/Keil zwischen zwei Toren für den erzwungenen Kontakt mit dem Sitz. Einige Designs können eine bidirektionale Abdichtung erreichen. Plattenschieberventile haben in Niederdruckumgebungen eine unzureichende Dichtkraft, funktionieren aber bei hohen Drücken stabil, wodurch sie sich besonders für häufige Öffnungs- und Schließvorgänge und Anwendungen mit partikelförmigen Medien, wie z. B. Rohöl- und Erdgaspipelines über große Entfernungen, eignen.
Keilschieber: Das Tor ist keilförmig (normalerweise mit einem eingeschlossenen Winkel von 2 Grad 52′ bis 10 Grad). Im geschlossenen Zustand erhöht die Keilwirkung den Dichtungsdruck und erzeugt einen erzwungenen Dichtungseffekt, der sich mit zunehmendem Druck festzieht. Bei den meisten handelt es sich um unidirektionale Dichtungen.
Keilschieber behalten ihre gute Dichtleistung sowohl bei hohen als auch bei niedrigen Druckdifferenzen bei und eignen sich daher besonders für Systeme mit extrem hohen Anforderungen an die Dichtungszuverlässigkeit, wie z. B. Hochtemperatur-Dampf- und petrochemische Industrien. In der Keilform können sich jedoch leicht Verunreinigungen verfangen, was zu Undichtigkeiten oder Verklemmungen führen kann.
Vergleichstabelle: Keilschieber vs. Plattenschieber
| Vergleichsdimension | Keilschieber | Plattenschieber (Parallelplatte) |
| Torstruktur | Keil-förmig (dreieckig/V-förmig); Sitzflächen sind schräg. | Parallele flache Platte; weist oft ein durchgehendes Leitungsdesign (导流孔) auf. |
| Dichtungsprinzip | Zwangsabdichtung (drehmoment-sitzend): Verlässt sich auf die nach unten gerichtete mechanische Kraft des Schafts, um das Tor in den Sitzen zu verkeilen. | Druck-unterstützte Abdichtung (druck-sitzend): Verlässt sich auf den Mediendruck, um die Platte gegen den nachgeschalteten Sitz zu drücken. |
| Thermobindung | Hohes Risiko: Temperaturänderungen führen zu einer Sitzausdehnung/-kontraktion, wodurch der Keilschieber „verriegelt“ werden kann. | Kein Risiko: Die parallele Struktur wird nicht durch radiale Kompression beeinflusst, die durch Temperaturänderungen verursacht wird. |
| Molchfähigkeit | Nicht unterstützt: Der Ventilboden hat eine Vertiefung (Tasche) und die Torstruktur ist nicht gerade-durchgehend. | Exzellent: Das Leitungsdesign mit vollständiger-Durchgangsbohrung-ermöglicht einen reibungslosen Durchgang des Molchs. |
| Strömungswiderstand | Klein: Allerdings verursacht der offene Strömungsweg immer noch einige Turbulenzen. | Minimal: Wirkt wie ein gerader Rohrabschnitt; Der Druckabfall ist nahezu Null. |
| Ansammlung von Trümmern | Anfällig für Ablagerungen: Die untere Tasche (gut) fängt Sand/Verunreinigungen auf, was ein vollständiges Schließen verhindern kann. | Beständig gegen Ablagerungen: Design mit flachem-Boden; Der Medienfluss sorgt für eine selbstreinigende-Aktion. |
| Betriebsdrehmoment | Größer: Erfordert im letzten Moment des Schließens (Keilen) ein erhebliches Drehmoment. | Kleiner und einheitlich: Das Drehmoment bleibt über den gesamten Hub relativ konstant. |
| Bi-direktionale Dichtung | TypischerweiseBi-direktional. | NormalerweiseBi-direktional(hängt vom schwimmenden Sitzdesign ab). |
| Herstellung | Ausgereift und standardisiert; branchenübergreifend äußerst vielseitig. | Hohe Präzision erforderlich, insbesondere bei der Ebenheit und Läppung der Dichtflächen. |
| Typische Anwendungen | Raffination, Chemie, Wasser/Abwasser, Energie (allgemeine Industrie). | Rohöl- und Erdgaspipelines, Bohrlochköpfe (Weihnachtsbäume). |

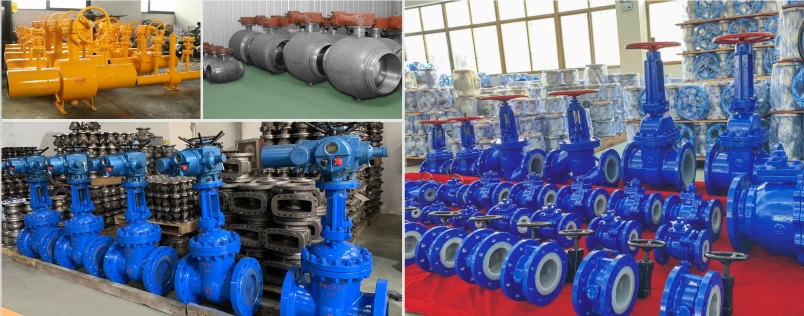

GNEE-Absperrschieberfabrik
FAQ
Was ist ein Plattenschieber?
Ein Absperrschieber mit einem einzigen parallelen Schieber, der normalerweise durch schwimmende, druckbeaufschlagte Sitze abgedichtet ist. Für Ventile mit kleinem Durchmesser werden manchmal feste Sitze verwendet.
Wozu dient ein Keilschieberventil?
Ein Keilschieber ist eine Art Schieber, der über einen keilförmigen Schieber verfügtum den Flüssigkeitsfluss durch eine Rohrleitung zu steuern. Es wird hauptsächlich verwendet, um den Strömungsweg entweder vollständig zu öffnen oder vollständig zu schließen, was es ideal für Ein-/Aus-Anwendungen macht.
