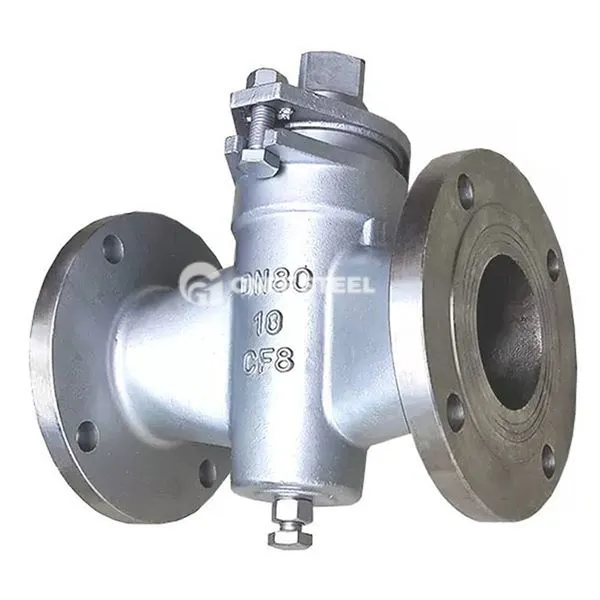

API 599 Steckventilbeschreibung
API 599 Plugventil ist ein Metall -Steckerventil, das gemäß dem American Petroleum Institute (API) Standard 599 hergestellt wird und speziell in Pipeline -Systemen mit hohen Druck und rauen Arbeitsbedingungen verwendet wird .
Strukturelle Merkmale
Ventilkörperdesign
Umgekehrte Öldichtungsstruktur : Eine Ölnut zwischen dem Ventilkörper und der Dichtungsfläche wird eingestellt, und das Dichtfett wird durch die Öldüse injiziert, um die Dichtung zu verbessern (geeignet für Hochdruckbedingungen); Druckbilanzdesign : Die umgekehrte Struktur verringert das Betriebsdrehmoment und ist leichter zu öffnen und zu schließen. °
Versiegelungssystem
Metall + Weichdichtungskombination : Die Ventilstopfenoberfläche ist hart verchromt (weastresistent), und der Fluororubber/PTFE-Versiegelungsring wird verwendet, um eine Zwei-Wege-Null-Leckage zu erzielen. Selbstverschlussfunktion : Die Metalllippe kratzt den Ventilhohlraum, wenn sich der Stecker dreht, um die Akkumulation von Partikeln zu verhindern .
API 599 Plug -Ventil -Spezifikation
Ventildesign und -herstellung
| Artikel | 规定内容 |
|---|---|
| Verbindungstyp | Flansch (RF/RTJ), Thread (NPT/BSP), Butt Welding (BW) |
| Strukturaler Typ | Öldichtungstyp (Fettdichtung) oder Nicht-Öl-Dichtungsart (Metallhartdichtung) |
| Läufertyp | Voller Port, reduzierter Port, kurzes Muster |
| Druckniveau | Klasse 150- Klasse 900 (Korrespondene PN 16- PN100) |
Materialbedarf
Body/Bonnet: Stahl (WCB/WCC), Edelstahl (CF8/CF8M), Legierungsstahl (WC6/WC9) oder duktiles Eisen;
Stecker:
Versiegelungssystem : Muss mit Fett (Öldichtentyp) oder korrosionsbeständigem Metall (Nicht-Öl-Dichtungsart) kompatibel sein.
Inspektion und Test
Required Inspection Items:
Schalenfestigkeitstest (1,5 -fache Nenndruck);
Hochdruckversiegelungstest (1,1-fache Nenndruck, Leckage weniger als oder gleich ISO 5208 F-Grad);
Niederdruck-Versiegelungstest (0 . 6 MPa).
Additionale Anforderungen :
Brandtest (nach API 607);
Schwefelkorrosionsresistenzüberprüfung (NACE MR0175) .
Markierungsspezifikationen
Die Ventile müssen dauerhaft gekennzeichnet sein: Nenndurchmesser (NPS), Druckbewertung (Klasse), Materialcode, Herstellerlogo, API 599 Zertifizierungsmarke .
API 599 Plugventil
Vorteile
High-Druckversiegelung: Das Fettinjektionssystem hält eine langfristige Versiegelung und die Leckquote ist weniger oder gleich ISO 5208 pro Note.
Einfach zu bedienen: Die umgekehrte Druckbilanzstruktur verringert das Öffnungs- und Schließdrehmoment um 90%.
Verschleißresistente und schlank-resistente: Das Hard Dichtung + selbstverpackte Design eignet sich für mittelhaltige Partikel (wie Ölschlamm, kristallisierter Flüssigkeit); Konvenient Wartung: Die Online -Fettspritzfunktion verringert Ausfallzeiten.
Brandsicherheit: API 607 Zertifiziert, das Metallsiegel kann weiterhin abgeschnitten werden, nachdem das Soft Seal versagt .
Branchenanwendung und Funktion
1. Öl und Gas
Scenario: Rohölpipeline, LNG-Lagertankimport und Export, schwefelhaltiges Erdgassammeln und -transport; Funktion: Hochdruck-Cutoff und Anti-Lakage-Kontrolle, um die Sicherheit der Pipeline-Wartung und -Reparatur zu gewährleisten. .
2. chemisch und pharmazeutisch
Scenario: Reaktor -Futterkontrolle, Korrosive Medium (Säure/Alkali) Transport; Funktion: Korrosionsbeständiges Material + Versiegelungskombination verhindert die Leckage von toxischen Medien .
3. Energie und Strom
Scenario: Kesselhalle Rohrleitung, Wärmeleitsystem;
Function: Isolationsmanteldesign (optional) verhindert die mittlere Erstarrung und beibehält die Systemergieeffizienz .
4. Allgemeine Industrie
Scenario: hohe Verschleißbedingungen (wie z.
Funktion : Hartdichtungen stand der Erosion der festen Partikel und verlängern die Lebensdauer der Klappe
