Produktbeschreibung

‌Doppelte exzentrische V - Portballventil‌ ist ein ‌ ‌Metall - Versiegelte Industriepipeline -Steuerventil‌ hauptsächlich in Branchen wie ‌ verwendetStahl, Aluminium und Stromerzeugung‌. Es ist für ‌ konzipiertharte ServicebedingungeneinschließlichGas, Öl und Medien, die feste Partikel enthalten‌, mit Standardspezifikationen, die ‌ abdecken ‌DN40 bis DN1600‌.

Merkmale

‌1. Versiegelungspaar (Ventilkern & Sitz)‌ - Dual - Metallkonstruktion erreicht ‌ ‌Hartes Metallkugelringversiegelung‌, sicherstellen ‌feuerfeste und explosion - ProofLeistung.

‌2. Mechanismus dichtem DichtungsmechanismusDiekugelförmige Liniekontakt‌ zwischen Ventilkern und Sitz, kombiniert mit ‌ ‌3D -Exzentrizität‌, erreicht ‌Null -Leckage‌.

‌3.. Tragenkompensationsdesign‌ - Das Versiegelungspaar enthält ein ‌ ‌Vergütungszulage‌. Wenn der Verschleiß im Laufe der Zeit auftritt, lockern Sie einfach die ‌Grenzen Sie die Schraube auf der Handradseite aus‌ Schließen Sie das Ventil etwas weiter und erhalten Sie eine zuverlässige Versiegelung und verlängern Sie die Lebensdauer.

‌4. Austauschbarer SitzDieKompressionshülle‌ kann entfernt werden, um den Sitz anzupassen oder zu ersetzen, wodurch das Ventil fortgesetzt wird. Dies vermeidet das gemeinsame Problem von ‌Ganzes Ventilersatz‌ Aufgrund des Versiegelungsfehlers.

Produktspezifikation

Größenbereich:DN25 ~ 900 mm NPS1 "~ 36"

Druck:Pn1.0 ~ 25mpa class150 ~ 1500

Körpermaterial:CF8, CF8M, CF3, CF3M, A 890 4 A, Legierstahl

Betrieb:Handbuch, Wurmgetriebe, hydraulisch, elektrisch, pneumatisch, elektrisch - hydraulisch usw.

Standard: ANSI, API, DIN, EAC, JIS, CE, ISO, EN, GB

Double Eccentric V-type Ball Valve Structure diagram

Druck cl	Durchmesser	Abmessungen (mm)
	Dn	NPS	L		D	D1	D2	n-d	b	f
	Dn	NPS	Flansch	BW	D	D1	D2	n-d	b	f
Klasse 900 PN150	50	2	368	368	216	165.1	92	8-Φ26	38.5	7
	65	2.5	419	419	244	190.5	105	8-Φ29	41.5	7
	80	3	381	381	241	190.5	127	8-Φ26	38.5	7
	100	4	457	457	292	234.9	157	8-Φ32	44.5	7
	125	5	559	559	349	279.4	186	8-Φ35	51	7
	150	6	610	610	381	317.5	216	12-Φ32	56	7
	200	8	737	737	470	393.7	270	12-Φ39	63.5	7
	250	10	838	838	545	469.9	324	16-Φ39	70	7
	300	12	965	965	610	533.4	381	20-Φ39	79.5	7
	350	14	1029	1029	640	558.8	413	20-Φ42	86	7
	400	16	1130	1130	705	615.9	470	20-Φ45	89	7
	450	18	1219	1219	785	686	533	20-Φ51	102	7
	500	20	1321	1321	855	749.5	584	20-Φ55	108	7
	600	24	1549	1549	1040	901.5	692	20-Φ68	140	7
Druck cl	Durchmesser	Abmessungen (mm)
	Dn	NPS	L		D	D1	D2	n-d	b	f
	Dn	NPS	Flansch	BW	D	D1	D2	n-d	b	f
Klasse 1500 PN260	25	1	254	254	150	101.6	51	4-Φ26	28.5	7
	40	1.5	305	305	180	123.6	73	4-Φ29	32	7
	50	2	368	368	215	165.1	92	8-Φ26	38.5	7
	65	2.5	419	419	245	190.5	105	8-Φ29	41.5	7
	80	3	470	470	265	203.2	127	8-Φ32	48	7
	100	4	546	546	310	241.3	157	8-Φ35	54	7
	125	5	673	673	375	292.1	186	8-Φ42	73.5	7
	150	6	705	705	394	317.5	216	12-Φ39	83	7
	200	8	832	832	483	393.7	270	12-Φ45	92	7
	250	10	991	991	585	482.6	324	12-Φ51	108	7
	300	12	1130	1130	675	571.5	381	16-Φ54	124	7
	350	14	1257	1257	750	635	413	16-Φ60	133.5	7
	400	16	1384	1384	825	705	470	16-Φ68	146.5	7
	450	18	1537	1537	915	774.5	533.5	16-Φ74	162	7
	500	20	1664	1664	985	832	584.5	16-Φ80	178	7

Exzentrische v - Typ -Ballventile zum Verkauf typern

Beliebte label: Doppelte exzentrische V - Typ Ballventil, China Doppelte exzentrische V - Typ Ballventil Hersteller, Lieferanten, Fabrik, API 6d schwimmende Kugelventile, Ballventilapi, Fischerkugelventile, Top -Eingangsventile, Trunnion montierte Kugelventile, Trunnion -Ventil

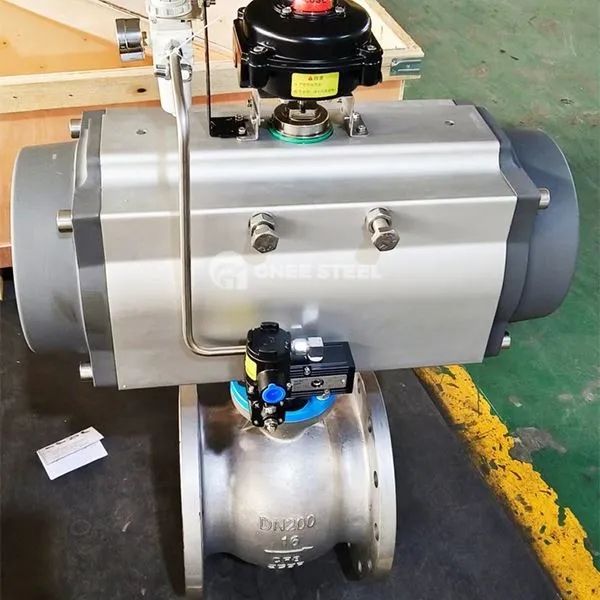

Doppelte exzentrische V - Typ Ballventil Type
