Forged 3- Way Ball Ventil Beschreibung
Forged Drei-Wege-Ballventil bezieht sich auf ein spezielles Ballventil, dessen Ventilkörper durch Schmiedenprozess (anders als Gussventilkörper) gebildet wird. . es hat eine höhere Materialdichte und Druckfestigkeit und eignet
Vorteile
1. hohe Festigkeit und Druckwiderstandsleistung
Goting Dichtevorteil
Der Schmiedeprozess beseitigt Gussporenfehler, erhöht die Materialdichte um 15%und hat eine höhere Zugfestigkeit.
Die Drucklagerkapazität kann klassen 900 (90 mPa) erreichen, was für ultrahoche Drucköl- und Gaspipelines . geeignet ist
Temperaturzähigkeit Garantie
Forged Stahl (wie ASTM A350 LF2) wird kryogen behandelt, mit einer Wirkungsenergie von mehr als oder gleich 40j bei -196 und resistent gegen die geringe Risse mit niedriger Temperatur .}
2. Verbesserte Versiegelungszuverlässigkeit
Metal Hard Seal Anpassungsfähigkeit
Die Schmiedenoberfläche hat einen hohen Finish (RA weniger als 0,8 μm) und wird mit mit wölbem Carbid beschichteten Kugeln übereinstimmt, um eine VI -Versiegelung von klasse zu erreichen.
Die Dichtungsdauer wird unter hohen Temperaturbedingungen (450 Grad) um dreimal verlängert (im Vergleich zu Gussventilkörpern) .
Bidirektionaler Druck selbstausgleich
Dualkolbeneffekt -Ventilsitzdesign, Null -Leckage (Leckquote weniger als 10⁻⁶ Mbar · l/s), wenn der Vorwärts- und Rückwärtsdruckdifferenz unter 10 mPA . beträgt, oder gleich oder gleich. .
3. Vorteile der strukturellen Optimierung
Kompakt und leichtes Design
Unter dem gleichen Druckniveau ist die gefälschte Stahlventilkörper 30% leichter als der Gussventilkörper und spart den Installationsraum. Top-montierte Struktur : Keine Notwendigkeit, die Pipeline für die Wartung abzubauen, und der Online-Austausch von Robben dauert weniger als 30 Minuten . Enhanced Safety Protection
Das einteilige Schmuckventilstamm beseitigt das Risiko eines Bruchs und erfüllt die feuerfeste Zertifizierung der API 607 (keine Leckage nach 30 Minuten Feuer bei 650 Grad).
Antistatisches Gerät (Widerstand weniger als 10 Ω) verhindert, dass Funken flammable Medien . betreiben
Forged 3- Way Ball Ventilspezifikation
Spezifikation
Valve Body Forging Process
Material: Kohlenstoffstahl (A105), Edelstahl (304/316L) oder Legierung auf Nickelbasis (wie N6);
Vorteile: Das Schmieden beseitigt Gussporenfehler, und der Lagerdruck kann die Klasse 900. erreichen
Ball- und Flow -Kanal -Design
T-Typ-Struktur: drei Ports sind orthogonal, um Ablenkung, Zusammenfluss oder Mediumschaltung (wie das Ölverhältnis) zu erreichen.
L-Typ-Struktur: Nur zwei Ports sind angeschlossen und dem Umschalten der Durchflussrichtung (z. B. Kühlwasserkanalschaltung) gewidmet.
Die Oberfläche des Balls durch das Loch wird verhärtet (wie das Sprühen von Wolfram -Carbid), und der Verschleißfestigkeit wird um das 2 -fache erhöht .
Versiegelungssystem
Ventilsitz: Polytetrafluorethylen (PTFE) wird für die normale Temperatur verwendet. Für hohe Temperatur wird ein verstärktes Peek/PPL verwendet. Metall-Hartversiegelung wird zum ultrahohen Druck verwendet.
Top-montiertes Design: Der Ventilstamm und der Ball werden als Ganzes geschmiedet und können während der Wartung online abgebaut und online zusammengestellt werden .
Antriebsmodus
Handbuch, pneumatisch (ATEX-zertifiziert) oder elektrisch, Reaktionsgeschwindigkeit weniger als oder gleich 0 . 5 Sekunden (Notfallausfallzustand).
Produktions- und Testanforderungen:
Material -Zertifizierung : - Schmiedungen entsprechen ASTM A105 (Kohlenstoffstahl) oder A182 (Edelstahl);
- Bereitstellung von materiellen Rückverfolgbarkeitsbericht und Wärmebehandlungsaufzeichnungen
Seal Test
- Hochdruckdichtung (1,1 -fache Nenndruck) Null sichtbares Leckage
Performance test: - 2000 Drucköffnung und Schließzyklen (keine Störungen/Leckage);
-Antistatik-Test (Stammballwiderstand unter 10 Ω)
Special Certification: - API 6D (Pipelineventil);
- API 607 Brandschutzzertifizierung (obligatorische Anforderung für die petrochemische Industrie)
Anwendungen
| Industrie | APPLIKATIONEN | Funktion |
|---|---|---|
| Petrochemisch | Rohölverhältnis, katalytische Rissrohrlinie | Genau das Mischungsverhältnis von Medien steuern, um die Reaktor -Verschlüsse zu verhindern |
| Energie und Strom | Umleitung des Dampfsystems, Kessel -Futterwasserwechsel | Gewährleisten Sie einen zuverlässigen Durchflussabschnitt unter hohen Temperatur- und Hochdruckbedingungen (Druckwiderstand größer oder gleich 25 mPa). |
| Metallurgische Industrie | Hochofenkühlwasserzirkulationssystem | Wechseln Sie schnell die Wasserschaltungen, um zu verhindern |
| Fine Chemicals | Korrosive Medienverteilung (Säure/Alkali -Pipelines) | Der gefälschte Ventilkörper hat eine 50% höhere Korrosionsbeständigkeit, wodurch das Risiko von Leckagen beseitigt wird |

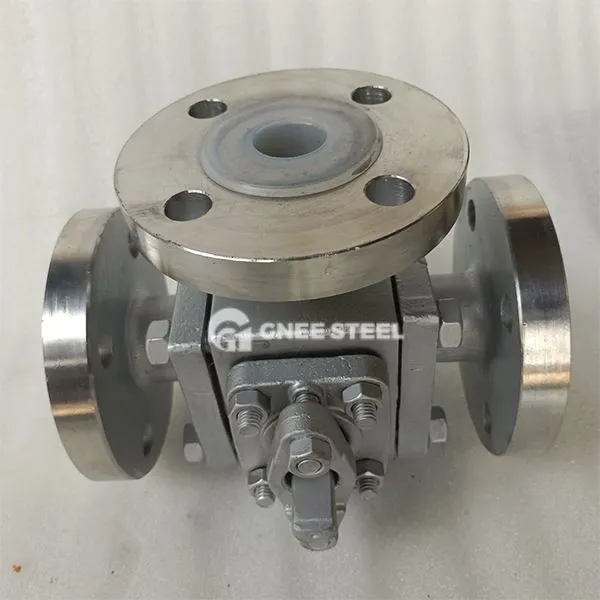

Forged 3- Way Ballventil
Verpackungs- und Transportspezifikationen
Packing -Anforderungen
Ventildurchmesser weniger als oder gleich DN100: Holzkasten mit feuchtigkeitssicherem Ölpapier, Flanschoberfläche mit plastischer Schutzabdeckung ausgestattet;
Ventildurchmesser ＞ DN100: Rahmen Holzkasten festgelegt, Ventilkörper aufgehängt, um die Kollision zu verhindern .
Transportation Mark
Box-Kennzeichnung: "nach oben" -marke und Ventilmodell, Druckniveau;
Angehängte Dokumente: Packungsliste, Konformitätszertifikat, Materialbericht, Testzertifikat (einschließlich API/ISO -Zertifizierung)
