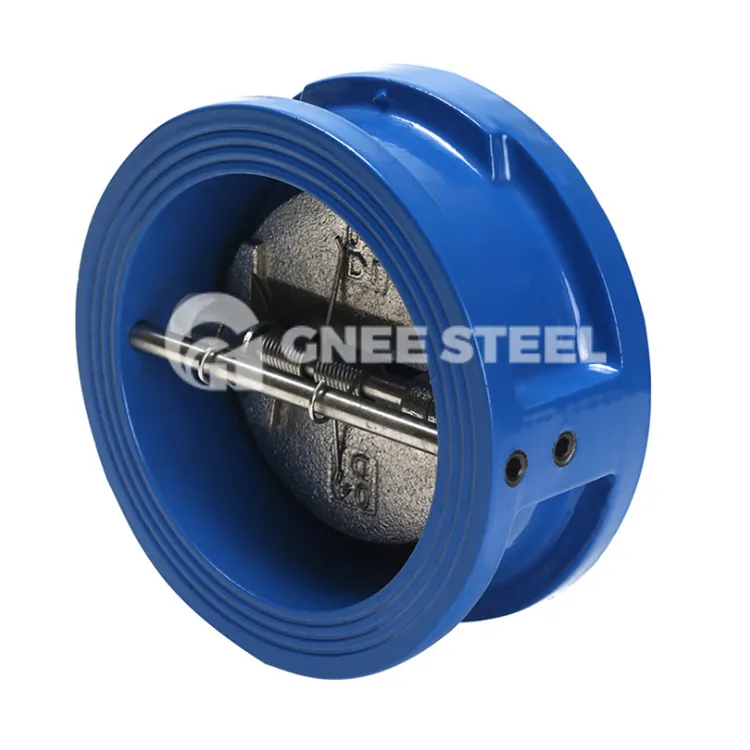

Schmetterlings-Rückschlagventil

Die Gnee Steel Group ist ein in die Lieferkette integriertes Unternehmen, das Stahlplatten, Coils, Profile sowie die Gestaltung und Verarbeitung von Außenlandschaften umfasst. Gnee wurde 2008 mit einem Grundkapital von 5 Millionen RMB gegründet und hat mit Gnee People in mehr als 15 Jahren harter Arbeit beeindruckende Fortschritte und Entwicklungen auf dem Stahlmarkt erzielt. Derzeit beläuft sich die Gesamtinvestitionssumme auf 30 Millionen RMB, die Werkstattfläche beträgt mehr als 35.000 m² und es sind über 200 Mitarbeiter beschäftigt. Gnee entwickelt sich zum professionellsten internationalen Stahllieferkettenunternehmen in Zentralchina mit einem klaren strategischen Rahmen, einer integrierten Governance-Struktur, einer festen Managementbasis, reichlich vorhandenen Mitteln und menschlicher Leistungsfähigkeit.

Absperrklappen, auch Doppelplatten-Rückschlagventile oder Rückschlagklappen genannt, sind ein spezieller Ventiltyp in der größeren Kategorie der Rückschlag- oder Rückschlagventile. Sie spielen in vielen Flüssigkeitssystemen eine entscheidende Rolle, indem sie den Rückfluss verhindern, also die unerwünschte Umkehr des Flüssigkeitsflusses.

Der „Schmetterling“ im Namen leitet sich vom Design des Ventils ab, das typischerweise aus zwei halbkreisförmigen Platten oder „Scheiben“ besteht. Diese Platten sind in der Mitte angelenkt und innerhalb der Rohrleitung montiert. Wenn Flüssigkeit in Vorwärtsrichtung fließt, drückt sie die beiden halbkreisförmigen Platten auf und ermöglicht so den Durchtritt der Flüssigkeit. Wenn der Fluss stoppt oder versucht, sich umzukehren, sinkt der Druck, wodurch die beiden halbkreisförmigen Platten wieder zusammenschwingen, wodurch das Rohr effektiv blockiert und der Rückfluss der Flüssigkeit verhindert wird. Dieser Mechanismus arbeitet automatisch und wird durch die Dynamik des Flüssigkeitsflusses selbst angetrieben.

Die Wartung von Ventilen umfasst die Schmierung mechanischer Komponenten sowie die Inspektion und Reparatur von Stellantrieben. Ventile, die regelmäßig geschmiert werden müssen, enthalten Anschlüsse, über die Fett aufgetragen wird. Um Rost und Korrosion zu minimieren, sollte in den empfohlenen Abständen ausreichend Fett auf Lithiumbasis aufgetragen werden.

Wichtig ist auch, die Stellantriebe in regelmäßigen Abständen zu überprüfen, um Anzeichen von Verschleiß oder lose elektrische, pneumatische oder hydraulische Verbindungen zu erkennen, die den Ventilbetrieb beeinträchtigen könnten.

Darüber hinaus sollten Anwender alle Teile der Absperrklappe mit einem Gleitmittel auf Silikonbasis reinigen. Die Ventilsitze sollten auf Anzeichen von Verschleiß untersucht und bei Bedarf ausgetauscht werden. Die Scheiben von Absperrklappen, die für trockene Anwendungen wie Druckluftanwendungen verwendet werden, müssen geschmiert werden. Absperrklappen, die nicht häufig betätigt werden, sollten mindestens einmal im Monat betätigt werden.

Die doppelt verstellbare Klappenkonstruktion verwendet zwei federbelastete Klappen (halbes Ventilgeflecht), die an einer zentralen vertikalen Kettenstiftwelle aufgehängt sind. Wenn die Flüssigkeit zu fließen beginnt, öffnen sich die Klappen unter der kombinierten Kraft, die auf die Mitte der Dichtfläche wirkt. Der Angriffspunkt der federbelasteten Stützkraft, die in die entgegengesetzte Richtung wirkt, liegt außerhalb der Mitte der Ventilfläche, so dass die Ventilwurzel zuerst öffnet. Dadurch wird die bei älteren herkömmlichen Ventilen beim Öffnen der Klappe auftretende Reibung an der Dichtfläche vermieden und ein Verschleiß der Bauteile vermieden.

Wenn sich die Durchflussrate verlangsamt, kehrt sich die Torsionsfeder automatisch um, sodass sich die Ventilklappe schließen und näher an den Ventilsitz heranrücken kann, wodurch der Weg und die Zeit zum Schließen verkürzt werden. Wenn die Flüssigkeit rückwärts fließt, bewegt sich die Ventilklappe allmählich näher an den Gehäusesitz und die dynamische Reaktion des Ventils wird dann erheblich beschleunigt, wodurch die kumulative Wirkung des Wasserschlagphänomens verringert und somit eine stoßfreie Leistung erreicht wird. Im geschlossenen Zustand ermöglicht der Wirkungspunkt der Federkraft, dass die Oberseite der Ventilklappe zuerst schließt, wodurch ein Festfressen an der Wurzel der Klappe verhindert wird und das Ventil seine Dichtigkeit länger beibehält.

Sowohl Absperrklappen als auch Kugelrückschlagventile erfreuen sich in Flüssigkeitskontrollsystemen großer Beliebtheit. Jeder dieser Typen ist aufgrund seiner einzigartigen Vorteile beliebt. Die Grenzen des einen können die Vorteile des anderen sein. Schauen wir sie uns an.

Die Gruppe verfügt über 5 Tochtergesellschaften mit Sitz in den Ländern und Bezirken Anyang, Tianjin, Hongkong und Singapur. Der Hauptsitz befindet sich in der Heimatstadt des Orakels in der Provinz Henan, dem Weltkulturerbe „Yin Ruin“, in der Stadt Anyang, einer der acht alten Hauptstädte Chinas.
