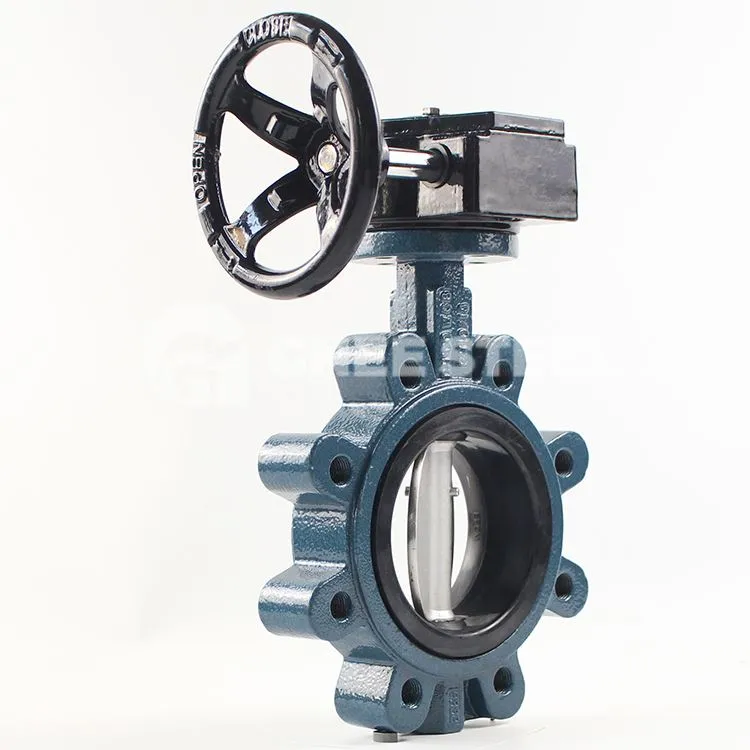

Die Scheibe des Mittellinien-Absperrventils ist auf die Mittellinie des Ventilschafts ausgerichtet. Die Scheibe ist relativ dick und bietet eine bessere Dichtleistung. Das Mittellinien-Absperrventil wird hauptsächlich in Niederdruck- und Normaltemperatur-Flüssigkeitsleitungssystemen verwendet. Die Drehachse der Absperrklappe befindet sich auf der Mittellinie des Ventilkörpers und des Dichtungsbereichs der Absperrklappe. Im geschlossenen Zustand drückt die äußere Dichtfläche der Absperrklappe den Ventilsitz aus synthetischem Gummi zusammen, wodurch eine elastische Verformung des Ventilsitzes verursacht wird und die Dichtleistung des Absperrventils sichergestellt wird.
Spezifikation für Mittellinien-Absperrklappen
Entwurfsnormen
Design- und Fertigungsstandards: GB/T 12238
Strukturlängenstandard: GB/T 12221
Prüfnorm: GB/T 13927
Oberer Flanschanschlussstandard: ISO 5211
Flanschgrößenstandard: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Technische Daten:
Ventildesign: BS EN593/BS5155/API609/DIN3354
Angesicht zu Angesicht:ISO 5752-20/BS EN558-20/API609
Flanschbohrungen:ASME B16.1 Klasse 125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Hydrauliktest:EN12266-1/API 598/ISO5208/JIS B2003
Gehäuseprüfdruck:24 bar/15 bar
Dichtheitsprüfdruck:17,6 bar/11 bar
Mittellinienventil
FAQ
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein Händler, der auch produziert.
F: Wie bearbeiten Sie eine Bestellung?
A: Zuerst erstellen wir ein Angebot. Nachdem der Preis bestätigt ist, gehen wir zum nächsten Schritt über, bei dem wir Ihnen Muster zur Genehmigung bereitstellen. Sobald die Muster bestätigt sind, beginnen wir mit der Massenproduktion.
F: Kann ich Änderungen an der Verpackung und den Versandmethoden anfordern?
A: Ja, wir können die Verpackungs- und Versandmethoden Ihren Anforderungen entsprechend anpassen. Sie sind jedoch für etwaige zusätzliche Kosten und Preisunterschiede verantwortlich.
