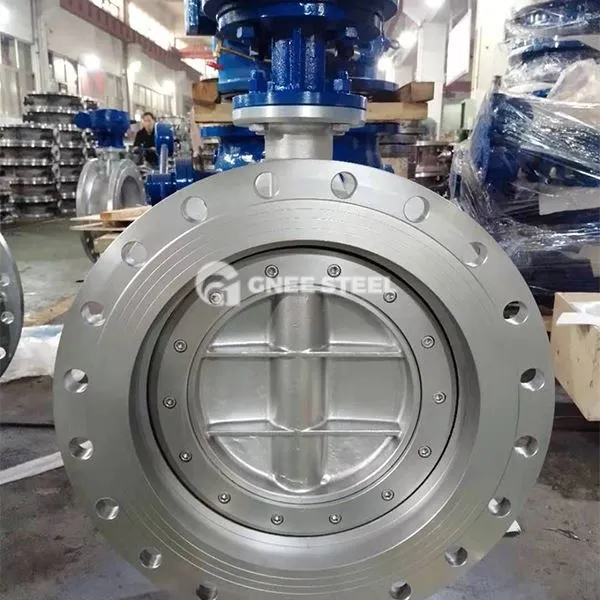

Centred-Disc-Schmetterlingsventile

Das Mittelscheiben -Schmetterlingsventil ist das Mittellinien -Schmetterlingsventil. Das Kernmerkmal ist, dass die Ventilstammachse, die Mitte der Schmetterlingsplatte und die Mittellinie des Ventilkörpers koaxial sind. Es verwendet ein symmetrisches strukturelles Design und eignet sich für Flüssigkeitsregelszenarien mit niedrigem Druck, normaler Temperatur und herkömmlichen Dichtungsanforderungen.

Struktur- und Designmerkmale

Dreizeilen Koaxiallayout:

Die Ventilstammachse, die Mitte der Schmetterlingsplatte und die Mittellinie des Ventilkörpers überlappen sich vollständig, und die Struktur ist symmetrisch und einfach.

Die Schmetterlingsplatte ist eine Scheibe (Mittelscheibe) und die Kontaktfläche mit dem Ventilsitz ist ein symmetrisches Design mit voller Kreis.

‌Key -Komponenten:

‌Valve -Sitz: Meistens aus elastischen Materialien (wie EPDM oder PTFE), die sich auf elastische Verformungen verlassen, um die Versiegelung zu erreichen.

‌ Butterfly -Platte: Eine zentral symmetrische Scheibe mit einer flachen Oberfläche, die vollständig mit dem Ventilsitz ausgestattet sein muss, um die Versiegelung zu gewährleisten.

‌Drive Mechanismus: Manuell, Wurmgetriebe oder elektrischen Betrieb, muss mit einem Wurmgetriebe zusammenarbeiten, um die selbstverriegelte Positionierung der Schmetterlingsplatte zu erreichen.

Arbeitsprinzip und Leistungsmerkmale

Versiegelungsmechanismus:
Die Schmetterlingsplatte steht in vollem Kandidieren mit dem Ventilsitz, und die Lücke zwischen den Dichtflächen wird durch die Verformung des elastischen Ventilsitzes ausgeglichen, wobei der mittlere Druck zur Unterstützung der Dichtung hängt.
Die Versiegelungsleistung hängt von der Elastizität des Ventilsitzmaterials ab und ist nicht für hohe Druck- oder Hochtemperaturbedingungen geeignet.
Vor- und Nachteile Vergleich:
Vorteile:
Einfache Struktur und niedrige Herstellungskosten.
Kleiner Öffnungs- und Schließwinkel (weniger oder gleich 90 Grad), einfacher Betrieb.
Einschränkungen:
Der Schmetterlingsteller und der Ventilsitz sind mit hoher Verschleißrate und kurzer Lebensdauer in ununterbrochener Reibung.
Niedrig anwendbarer Druck (normalerweise weniger oder gleich 16 bar) und begrenzter Temperaturwiderstand (EPDM weniger als 80 Grad, PTFE weniger als 150 Grad).



Centred-Disc-Schmetterlingsventile



Anwendungen

Gemeinde Wasserdienste:
Durchflussregelung der Wasserversorgung und Entwässerungssysteme mit großer Durchmesser (DN50 ~ DN1200).
Öffnen und Schließen der Kontrolle über sauberes Wasser und Abwasserrohre.
Bauen von HLK:
Routineregulierung von Klimaanlagen Wassersystemen und Brandschutzleitungen.
Allgemeiner industrieller Gebrauch:
Abfangen von normaler Temperatur, nichtkorrosiven Medien (wie Luft und Schmieröl).
