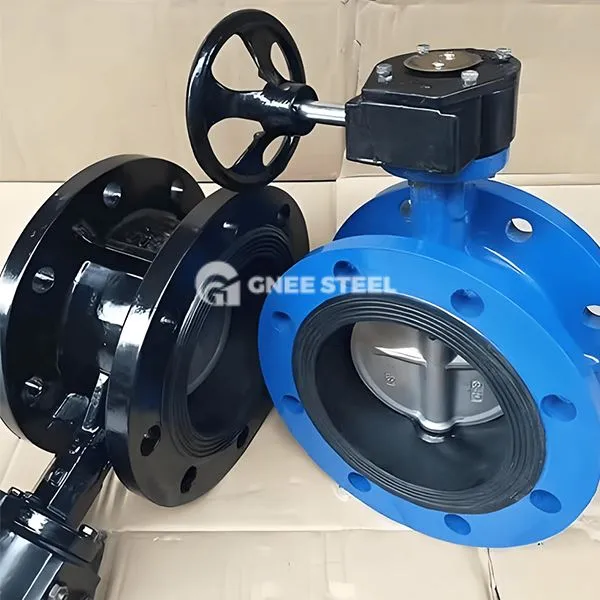

Doppel-Offset-Schmetterlingsventile Beschreibung
Das Doppelversatz-Schmetterlingsventil ist ein Hochleistungs-Schmetterlingsventil, das die Versiegelungsleistung durch doppelt exzentrisches Design optimiert. Sein strukturelles Merkmal ist, dass die Ventilstammachse gleichzeitig von der Mitte der Schmetterlingsplatte und in der Mitte des Ventilkörpers abweicht. Es ist für die Flüssigkeitskontrolle unter mittel- und hoher Druck, häufiges Öffnen und Schließen und schwerwiegende Arbeitsbedingungen geeignet.
1. Strukturdesign
Doppelte exzentrische Layout:
Erste Exzentrizität: Die Ventilstammachse abweicht von der Mitte der Schmetterlingsplatte, um den Kontaktbereich zwischen der Schmetterlingsplatte und dem Ventilsitz zu reduzieren.
Zweite Exzentrizität: Die Ventilstammachse weicht von der Mitte des Ventilkörperkanals ab, um einen CAM -Effekt zu bilden und den Öffnungs- und Schlusswiderstand zu verringern.
Schlüsselkomponenten:
Schmetterlingsplatte: Scheibenförmige Struktur, Oberflächenhärtungsbehandlung (wie das Oberflächen von Edelstahl oder Sprühen von Keramik), um den Verschleißfestigkeit zu verbessern.
Ventilsitz: Weichdichtung (PTFE/EPDM) oder Metallhartversiegelung (Stellitenlegierung), die eine Zwei-Wege-Null-Leckage stützt.
Ventilstamm- und Antriebsmechanismus: Anti-Bewegungsdesign, geeignet für manuelle, pneumatische oder elektrische Betrieb, entsprechend dem ISO 5211-Standard.
Doppel-Offset-Schmetterlingsventile Spezifikation
|
Artikel |
Ventil |
|
Anwendung |
Industrielle Nutzung, Wasserverbrauch, Haushaltsnutzung |
|
Portgröße |
Dn 10- dn2000 |
|
Garantie |
24 Monate |
|
Herkunftsort |
China |
|
Henan |
|
|
Leistung |
Pneumatisch, elektrisch, manuell, hydraulisch |
|
Medientemperatur |
Hochtemperatur, niedrige Temperatur, mittlere Temperatur, normale Temperatur |
|
Markenname |
Gaune |
|
Struktur |
SCHMETTERLING |
|
Medien |
Gas, Wasser, Öl, Säure |
|
Individuelle Unterstützung |
OEM, ODM, OBM |
|
Scheibenmaterial |
Kohlenstoffstahl, Edelstahl, Chrommolybdän s |
|
Sitzmaterial |
NBR/EPDM/PTFE/Viton/Silicon usw. |
|
Beschichtung |
Angepasst |
|
Endstandard |
PN6/10/16/25/21/150LB/JIS5K/10K/AS2129 TABELLE D/E/F. |
|
Körpermaterial |
Kohlenstoffstahl, Edelstahl, Chrom Molybdeum ST |
|
STEM -Material |
2CR13, 1CR13, Edelstahl, Chrommolybdän s |
|
Farbe |
Auf Anfrage angepasst |
|
Versiegelungstestdruck |
0. 66mpa -4. 4mpa, 1,1mpa, 1,76mpa, 2,2mpa |
|
Schalenprüfdruck |
{{0}}. 9mpa -6. 0 mpa, 2.4mpa, 3.0mpa |
|
Transportpaket |
Holzkoffer |
Doppel-Offset-Schmetterlingsventile
Vorteile
- Low Betriebsdrehmoment: Das doppelte exzentrische Design reduziert das Öffnungs- und Schlussdrehmoment um 40%~ 60%, was für häufige Betriebsszenarien geeignet ist.
- Langlebiges : Die Verschleißrate der Dichtungsfläche ist 70% niedriger als die des Mittellinienschmetterlingsventils, und die Lebensdauer kann mehr als 10 Jahre erreichen.
- Hochdruckanpassungsfähigkeit:
- Wirtschaftliches : Die strukturelle Komplexität ist niedriger als die des dreizentrierten Schmetterlingsventils mit geringen Herstellungskosten und bequemer Wartung.
Anwendungen
- Gemeindetechnik
- PETROCHEMISCHE INDUSTRING: Abschneiden und Regulierung von Ölprodukten und korrosiven Medien in Raffinieren von Einheiten.
- Leistung und HLK: Ventilanforderungen für Kühlwassersysteme und Dampfpipelines (Temperatur kleiner oder gleich 232 Grad).
- Spezielle Arbeitsbedingungen:
