Pulver Schmetterlingsventil Beschreibung

Pulverschmetterlingventil ist ein speziell im Pulver und im körnigem Material konveales System verwendetes Ventil. Es erkennt die Öffnungs- und Schließung der Pipeline durch Drehen der Ventilplatte. Es hat die Eigenschaften einer guten Versiegelung, Verschleißfestigkeit und leichtem Gewicht. Es wird häufig in Silos, pneumatischer Förderung, chemischer Industrie und Lebensmittelverarbeitung verwendet.

Kernparameter und strukturelle Eigenschaften
Grunddesign:

Ventilkörpermaterial: Aluminiumlegierung (leicht) oder 304/316L Edelstahl (korrosionsbeständig), die Rotationsventilplatte verwendet Polymer-Wege-resistente Materialien (wie NBR, PTFE).
‌ Versiegelungsform: Weichdichtung (Gummi- oder Polymermaterial), geeignet für Anforderungen an Pulverpartikelleckage.
‌ Antriebsmodus: Manuell, pneumatisch (CP101/CP126 -Antrieb) oder elektrisch, da schnelles Öffnen und Schließen unterstützt wird.

Pulver Schmetterlingsventilspezifikation

Artikel Parameter	Fosd -05	Fosd -10	Fosd -16	Fosd -30	Fosd -60	Fosd -125	Fosd -250	Fosd -400
Ausgangsdrehmoment	50nm	100nm	160nm	300 nm	600 nm	1250nm	2500nm	4000nm
Bewertete Reisezeit	20S	15S/30S			30S/60S	100S	100S	100S
Rotationswinkel	0 Grad -90 Grad	0 Grad -90 Grad	0 Grad -90 Grad	0 Grad -90 Grad	0 Grad -90 Grad	0 Grad -90 Grad	0 Grad -90 Grad	0 Grad -90 Grad
Strom arbeiten	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Startkraft	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Motorleistung	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Gewicht	3 kg	5 kg	5,5 kg	8 kg	8,5 kg	15 kg	15,5 kg	16 kg
Leistung	AV220V, AC24V, AC110V, AV220, AC380, DC24V (Optionen wählen)
Isolationsresistenz	100 m/500VDC
Druck standhalten	1500 VAC, ein Minuten
Indenkerschutz	IP65/IP67
Installationswinkel	360 Grad jeder Winkel
Elektrische Interperation	Ein G1/2 CNCO, ein Netzkabelanschlussanschluss, ein Signalkabelverbindungsanschluss
Umgebungsfeuchtigkeit	-30 Grad zu +60 Grad

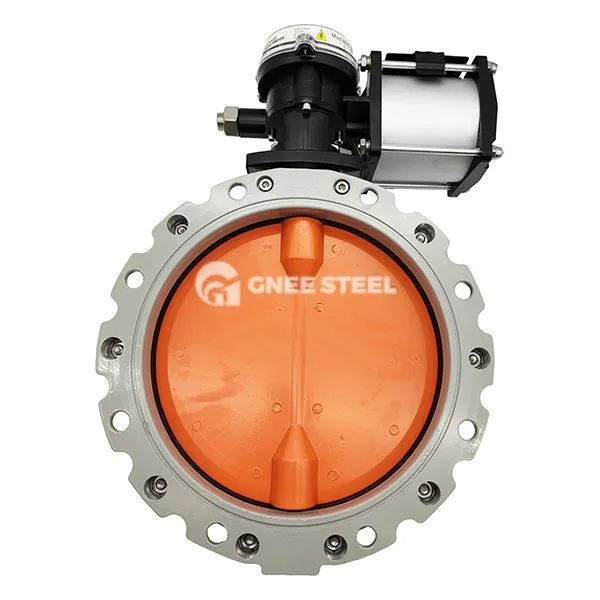

Pulver Schmetterlingsventil

Anwendungen

Pulvermaterialhandhabung:
Entladen am Boden von Silos und Behältern unter Verwendung der Schwerkraft, um Materialien abzufangen.

Schraubenförderer oder pneumatische Vermittlungspipeline, um den Materialleiter zu verhindern.

Industriegebiet:

Zement- und chemisches Pulvermischsystem, resistent gegen Schleifmedien.

Arbeitsbedingungen für Lebensmittel (wie Milchpulver und Stärke) verwenden den Körper aus Edelstahl aus rostfreiem Stahl und klemmen Sie die schnelle Installationsverbindung.

Auswahl- und Installationsspezifikationen

Auswahlpunkte:
Bei der Enthaltende von hochgradig abrasiven Teilchenmedien wird es vorgezogen, die Struktur des geneigten Ventilsitzes + Polymerventilplatte zu reduzieren, um Jamming und Verschleiß zu verringern.

Das pneumatische Fördersystem muss mit einem pneumatischen Aktuator (Druck {{0}}. 4 ~ 0,6 MPA) abgestimmt werden, um eine schnelle Antwort zu gewährleisten.
‌
Installationsanforderungen:
Die horizontale Installation erfordert, dass die Drehachse der Ventilplatte senkrecht zur Schwerpunktrichtung ist, um die Akkumulation von Materialien und einen Dichtungsfehler zu vermeiden.

Flanschanschluss verwendet Metall-Spiral-Wunddichtungen oder Silikonpolster mit Lebensmitteln, um die Dichtungsanforderungen verschiedener Medien zu erfüllen.
