Schmetterlingsventil vom Typ Flansch

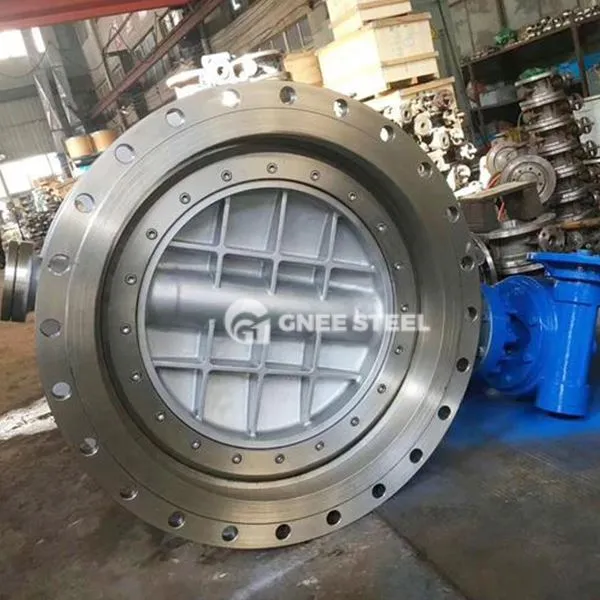

Das ‌flange-Schmetterlingsventil ist ein Ventil, das den Fluss von Rohrleitungsmedien steuert oder die Flüssigkeit durch Drehen einer scheibenförmigen Schmetterlingsplatte abschneidet. Der Ventilkörper hat an beiden Enden Flansche und ist durch Schrauben an die Rohrleitung angeschlossen. Es ist für Arbeitsbedingungen mit einer Temperatur von weniger als oder gleich 425 Grad und einem Druck von weniger als oder gleich 1,6 MPa geeignet. Es wird in Flüssigkeitskontrollsystemen häufig verwendet, die eine schnelle Öffnung und Schließ- oder Durchflussregulation erfordern, wie Wasser, Chemikalie, Energie und andere Branchen.

Kernstrukturzusammensetzung
‌Valve Body‌

Das Material besteht hauptsächlich aus Gusseisen, Gussstahl oder Edelstahl, der gemäß den Korrosionsbeständigkeitsanforderungen der Arbeitsbedingungen ausgewählt wird (z. B. Edelstahl ist für Säure- und Alkali -Medien geeignet).
Der Flansch ist standardisiert und durch Bolzen starr an der Rohrleitung angeschlossen, um die Versiegelungszuverlässigkeit zu gewährleisten.
‌ Butterfly -Platte‌

Der Disc-förmige Öffnungs- und Schließteil hat einen Rotationswinkel von normalerweise weniger als 90 Grad und verwendet eine Mittellinie oder eine exzentrische Struktur. Die Oberfläche kann mit Edelstahl oder harter Legierung geschweißt werden, um den Verschleißfestigkeit zu verbessern.
Das optimierte Design reduziert den Flusswiderstand. Nach vollständiger Öffnung ist der Durchmesser mit der Pipeline ausgerichtet, um den Druckverlust zu verringern.
‌Sealing System‌

‌Soft Seal‌: Hergestellt aus Nitrilgummi, Fluororubber oder PTFE, geeignet für niedrige Temperatur- und saubere Medien, mit ausgezeichneter Versiegelungsleistung.
‌Hard Seal
‌Transmissionsmechanismus ‌

Der Ventilstamm und die Schmetterlingsplatte verwenden ein Durch-ROD-Design, das mit einem Wurmgetriebe oder einem pneumatischen Aktuator (z. B. pneumatisches Flansch-Schmetterlingsventil) übereinstimmt, um eine präzise Öffnung und Schließkontrolle zu erreichen.



Schmetterlingsventil vom Typ Flansch



Vor- und Nachteile des Flansch -Schmetterlingsventils:

• Vorteile

Schnelle Öffnung und Schließung: Voll offen\/geschlossen durch Drehen von 90 Grad, leicht zu bedienendem und geringem Drehmoment.

Niedriger Durchflusswiderstand: Der Durchflusskanal ist gerade im Einklang und der Druckverlust beträgt nur 1\/3 des Gentorventils, was für große Strömungsszenarien geeignet ist.

Starke Korrosionsbeständigkeit: Die Edelstahlventilkörper- und Dichtungsmaterialien (wie PTFE) können Säure, Alkali und organische Lösungsmittelkorrosion widerstehen.

Niedrige Kosten: Die Struktur ist einfach und kompakt, mit geringen Wartungskosten, insbesondere für Rohre mit großer Durchmesser.

• Nachteile

Hohe Temperatur- und Hochdruckbeschränkungen: Weichdichtungsmaterialien (wie Gummi) sind bei hohen Temperaturen anfällig für das Altern, und die harten Dichtungsventile haben aufgrund von Strukturbeschränkungen einen großen Flusswiderstand unter DN200.

Risiko des Durchsuchens und Verschleißes: Das Medium durchsucht die weiche Versiegelungspunkte im normalerweise offenen Zustand positiv, und der langfristige Gebrauch kann die Versiegelungsleistung verringern.

Branchenanwendungen und Problemlösung

• Typische Anwendungsbranchen

Wassertechnik: Cutoff und Durchflussregulierung des kommunalen Wasserversorgung und -entwässerungsnetzes, geeignet für Gewässer, die Verunreinigungen enthalten.
‌Eergy and Chemical Industry ‌: Öl- und Gaspipeline-Medienkontrolle, korrosionsbeständiges Design erweitert die Lebensdauer der Klappe.
‌Elektrische Leistungsmetallurgie ‌: Hochtemperaturgasemissionssystem, Metall-Hartdichtstruktur sorgt für die Stabilität der Versiegelung.
‌Food und Pharmaceuticals:

• ‌CORE Problemlösung ‌

‌Fast Cutoff und Flow Regulation ‌: Eine präzise Kontrolle wird durch die Rotation der Schmetterlingsplatte erreicht, um den Energieverlust zu verringern.
‌Seal Zuverlässigkeit ‌: Verbundsiegeldesign ist mit dem Risiko eines Leckagens komplexer Medien (z. B. Abwasser, die Partikel enthalten).
‌System Sicherheit:
