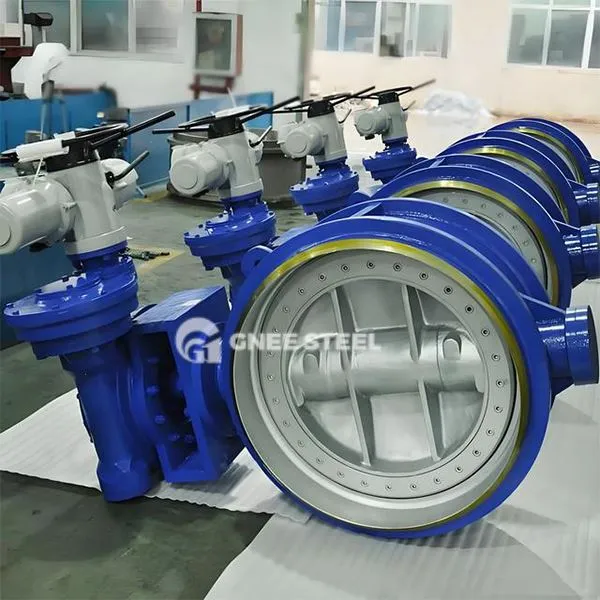

Hydraulisches Schmetterlingsventil

Hydraulisches Schmetterlingsventil ist eine Art Schmetterlingsventil mit "Hydraulikantrieb" als Kernkontrollmethode. Es besteht aus Ventilkörper, Klappenplatte, Ventilstiel und hydraulischer Aktuator. Zu den Kernmerkmalen gehören:

Triple Excentric Metall Hard Dichtung: Durch eine mehrschichtige Metallhartdichtstruktur (Wolfram-Carbid-Sprühen) wird Null-Leckage unter hohen Temperaturbedingungen (weniger oder gleich 600 Grad) erreicht, und der Versiegelungsniveau erreicht den ANSI-V-Pegel;

Hydraulisches Antriebsmodul: Integriert die hydraulische Station, ein schneller Schließantrieb und SPS intelligenter elektrischer Steuerbox, unterstützt Remote-/Lokal -Dual -Steuerungsschalter.
Der hydraulische Zylinder hat einen breiten Ausgangs-Drehmomentbereich ({{0}} n · m), eine Antwortzeit von weniger als oder gleich 3 Sekunden und eine Notfall-Grenzgeschwindigkeit von weniger als 0,5 Sekunden;

Auxiliary Safety Design: Eingebaute Akkumulatordruck-Wartungsfunktion sperrt automatisch die Ventilposition, wenn die Stromversorgung ausgeschaltet ist oder ein Hydraulikfehler auftritt, um einen mittleren Rückfluss zu verhindern.

Leistungsvorteile ‌
‌High Safety und Fast Response‌:
Anwendbar auf Hochdruck- und Hochrisikoprossszenarien wie TRT-Systeme (Blastoce-Ofengasgaserzeugungserzeugung) und Turbinenabgase-Rohrleitung, um mittelgroße Temperaturen oder Wasserhammereffekte zu verhindern;
Hervorragende schnelle Schließleistung, vollständige Schließzeit von weniger als 5 Sekunden (als Beispiel) mit dem Reisemedback -Gerät in Echtzeit überwacht.
‌Appierbarkeit zu extremen Arbeitsbedingungen‌:
Die Druckwiderstandsgrade umfasst PN 16- PN420, Ventilkörpermaterial kann aus WCB, 316L oder Duplex -Edelstahl ausgewählt werden, geeignet für korrosive Medien wie Meerwasser, Öl, Rauchgas usw.;
Temperaturwiderstandsbereich -50 Grad ~ 600 Grad, Hartsiegelstruktur hat eine starke Fähigkeit, Partikelerosion zu widerstehen.



Hydraulisches Schmetterlingsventil



Anwendungen
‌Metallurgical Industry
‌Power System
‌ Wasserbehandlungstechnik: Pumpenauslassprüfung und Grenzintegration der Doppelfunktion, um einen Auswirkungen auf Wasserhammer zu vermeiden (druckbereitete hydraulische Schmetterlingsventil);
‌Chemical Pipeline: Durchflussregelung und schnelle Isolierung von Öl- und Flüssigmetalltransportsystemen.

Auswahl- und Wartungspunkte‌
‌Key -Auswahlparameter‌:
‌Drive Modus ‌: DN größer oder gleich 300 wird bevorzugt, um die Hydraulikstation mit Energiespeicher auszuwählen, kann DN ＜ 300 kompakte hydraulische Aktuator auswählen.
‌Sealtyp:
‌Certification Compliance ‌: Muss API 609, ISO 5211 und andere Standards erfüllen. Die metallurgische Szene erfordert eine zusätzliche explosionssichere Zertifizierung.
‌Operations- und Wartungsspezifikationen ‌:
Die Sauberkeit des Hydrauliköls sollte alle 6 Monate (innerhalb der NAS -Stufe 8) getestet werden, und das Filterelement sollte regelmäßig ersetzt werden.
Die Druckhalteleistung des Akkumulators sollte jedes Quartal getestet werden (Druckabfall weniger als 10% des Nennwerts).
Wenn der Verschleiß der Metalldichtungsfläche {0. 5mm überschreitet, muss sie zur Reparatur in die Fabrik zurückgegeben werden.
