Eins exzentrische Wafer -Schmetterlingsbeschreibung
Das einzelne exzentrische Wafer-Schmetterlingsventil ist ein Ventil, das die Schmetterlingsplatte zum Drehen des Ventilstamms zum Drehen von Rohrleitungsmedien oder Durchflussregelung fährt. Das Kernmerkmal ist, dass die Ventilstammachse von der Mitte der Schmetterlingsplatte abweicht und eine einzelne exzentrische Struktur bildet, die die Extrusionsspannung zwischen der Schmetterlingsplatte und dem Ventilsitz effektiv verteilt.
Strukturell
Valve körper
Butterfly-Platte und Ventilstamm: Die Schmetterlingsplatte ist diolarm, fixiert mit dem Ventilstamm verbunden, und der Ventilstamm ist exzentrisch eingestellt, um die Dichtung zu optimieren.
Versiegelungsstruktur:
Der Dichtungsring kann auf die Schmetterlingsplatte (weiches Material wie Polytetrafluorethylen) eingestellt werden, und die Dichtung wird durch elastische Verformung erreicht.
Oder ein Z-förmiger Querschnittsventilsitz ist auf dem Ventilkörper ausgelegt, der sich auf den mittleren Druck stützt, um die Dichtung zu unterstützen.
Wafer Connection
Einzelsektor -Wafer -Schmetterlingsspezifikation
Spezifikationen und Abmessungen
- Nenndurchmesser (DN): Der gemeinsame Bereich beträgt DN50 ~ DN1200;
- Pressurspiegel (pn): normalerweise pn6 ~ pn25;
- Antierbares Temperatur: Der Softsiegeltyp ist im Allgemeinen -20 Grad ~ 150 Grad, und der Metalldichtungstyp kann sich an höhere Temperaturen anpassen.
Merkmale
Strukturelle Vorteile
Kleiner Größe, leichtes Gewicht, einfach zu installieren und zu warten ;
Einfach zu bedienend ist nur 90 -Grad -Rotation erforderlich, um vollständig zu öffnen/schließen.
Performance -Merkmale
Gute dichtung
Schleuderflusswiderstand: Die lineare Beziehung zwischen der Öffnung der Schmetterlingsplatten und der Durchflussrate ist gut, und die Einstellleistung ist ausgezeichnet.
Durability : Das doppelte exzentrische Design reduziert das Kratzen zwischen der Schmetterlingsplatte und dem Ventilsitz und verlängert die Lebensdauer.
Einschränkungen
Die einzelne exzentrische Struktur hat während des Schaltvorgangs immer noch ein gewisses Kratzer. Die anwendbaren Szenarien ähneln denen des konzentrischen Schmetterlingsventils. Für hohe Temperatur und Hochdruck sind doppelte/dreifache exzentrische Typen erforderlich.

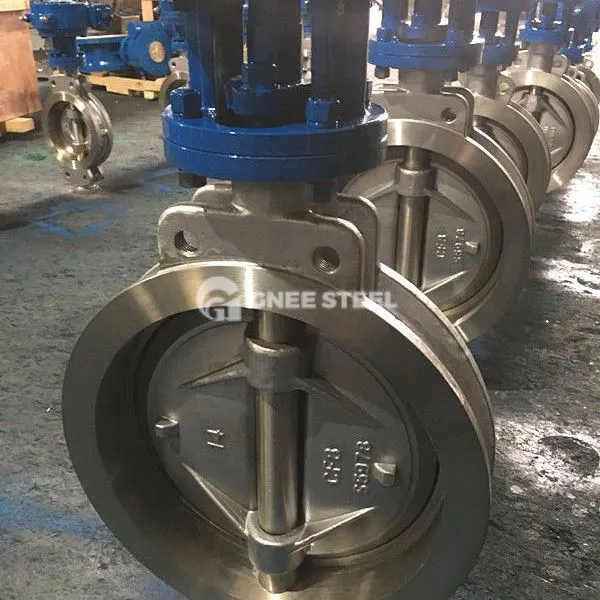

Gaune Single Excentric Wafer Butterfly
Anwendung
Industriepipelines: Fluidkontrolle in petrochemischen, elektrischen Strom, Metallurgie und anderen Feldern;
Gebäudesysteme: Wasser/Gas -Medium -Regulierung in der Wasserversorgung und -entwässerung, HLK;
Umweltschutz und Wasserbehandlung: Durchflusskontrolle in Abwasserbehandlungsanlagen und Pumpstationen;
Lebensmittel und Medizin: Das Sanitärdesign eignet sich für sauberen, mittelgroßen Transportmittel.
Was ist der Unterschied zwischen einem exzentrischen Wafer -Schmetterlingsventil und dem doppelten exzentrischen Wafer -Schmetterlingsventil?
1. Strukturunterschiede
Exzentrisches Design
Einzelexzentrizität: Nur die Ventilstammachse weicht von der Mitte der Schmetterlingsplatte ab, so dass die obere und untere Enden der Schmetterlingsplatte und die Kontaktfläche des Ventilsitzes den Druck zerstreuen, aber die Reibung während des Schaltvorgangs nicht vollständig beseitigen kann.
Doppelte Exzentrizität: Auf der Grundlage einer einzelnen Exzentrizität weicht die Ventilstammachse von der Mitte des Ventilkörpers (zwei exzentrische Entfernungen) ab, und die Schmetterlingsplatte kann sich nach dem Öffnen schnell vom Klappensitz lösen und die Reibung erheblich verringern.
Versiegelungsstruktur
Einzelzentrizität: Weiche Dichtungen (wie Gummi, Polytetrafluorethylen) werden hauptsächlich verwendet, und es wird eine elastische Deformation zur Erzielung der Versiegelung angewiesen.
Doppelte Exzentrizität: Sie ist mit weichen Dichtungen oder Metalldichtungen (wie Edelstahl, Carbid) kompatibel, von denen letztere gegen hohe Temperaturen resistent sind und eine längere Lebensdauer haben.
2. Leistungsvergleich
| Bedingungen | Einzelner exzentrischer Wafer Schmetterling | Doppelte exzentrische Wafer -Schmetterlingsventil |
|---|---|---|
| Reibung und Verschleiß | Es gibt immer noch Kratzer und offensichtliche Verschleiß zwischen dem Schmetterlingsteller und dem Ventilsitz. | Der Schmetterlingsteller verlässt den Ventilsitz schnell und die Reibung ist stark reduziert. |
| Pressures Widerstand | Geeignet für niedrigen Druck (PN6 ~ PN16) | Kann höherem Druck standhalten (PN16 ~ PN25) |
| Temperaturbereich | Weichsiegeltyp ist im Allgemeinen weniger oder gleich 150 Grad | Metallversiegelter Typ kann über 400 Grad erreichen |
| Seal Zuverlässigkeit | Wenn Sie sich auf die elastische Verformung verlassen, um zu versiegeln | Positionsdichtung (Linienkontakt), Schließen erfordert eine präzise Positionierung |
3. Anwendungsszenarien
Ein einzelnes exzentrisches Wafer -Schmetterlingsventil: Geeignet für niedrige Druck, normale Temperatur und saubere mittlere Bedingungen wie Wasserbehandlung, Gebäudewasserversorgung und -entwässerung, HLK -System.
Doppelte exzentrische Wafer -Schmetterlingsventil: Geeignet für industrielle Szenarien mit hoher Temperatur, hohem Druck oder Medium, die Partikel wie petrochemische, elektrische Leistung und metallurgische Industrie enthalten.
4. Auswahlempfehlungen
Priorisieren Sie einzelne Exzentriker: Wenn die Kosten empfindlich sind, ist das Medium nicht korrosiv und die Arbeitsbedingungen stabil.
Priorisieren Sie doppelt exzentrisch: müssen sich an schwere Arbeitsbedingungen wie häufiges Öffnen und Schließen, hohe Temperatur und hohe Druck oder lange Lebensdauer anpassen.
