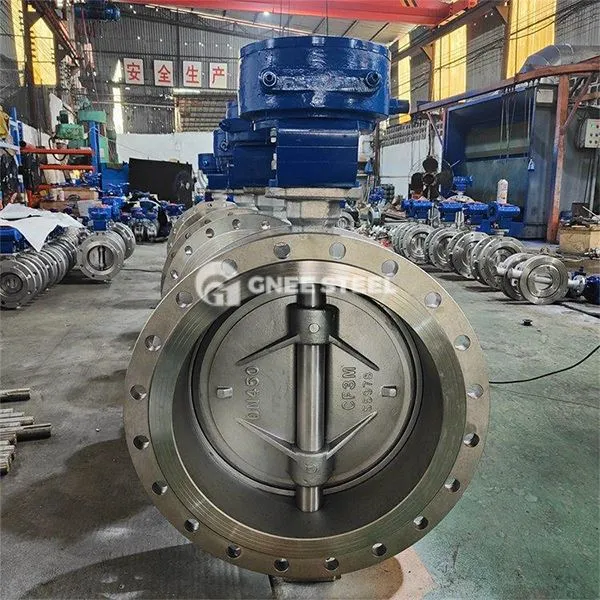

Drei-Offset-Schmetterlingsventile
Beschreibung
Das dreifache exzentrische Schmetterlingsventil ist eine Art Schmetterlingsventil, das eine Hochleistungsdichtung durch mehrere Offset-Designs der Ventilstammachse, die Ventilsitz-Drehachse und die Ventilkanalachse erreicht. Das Kernmerkmal ist die Optimierung des Dichtungskontaktoberflächendrucks und des Verschleißwiderstandes durch die dreifache exzentrische Struktur, die für die Medienkontrolle unter hohen Temperaturen, hohen Druck und rauen Arbeitsbedingungen geeignet ist.
Strukturelles Design
Drei exzentrische Positionen:
- First Exzentrizität: Die Ventilstammachse weicht von der Mitte der Schmetterlingsplatte ab, um die Reibung des Öffnens und Schließens zu verringern.
- Sekundenzentrizität: Die Ventilstammachse weicht von der Mitte des Ventilkörperkanals ab, um den Verschleiß zu verringern.
- Third Exzentrizität:
Schlüsselkomponenten:
Butterfly Plate
VALVE SEAT: Metall-Hartdichtung oder weiche und harte Verbunddichtung, die wechselseitige Null-Leckage unterstützt.
Valve-Stamm- und Antriebsmechanismus:
Versiegelungsprinzip und Kernvorteile
- Torsionsdichtung: Auf den Kontaktoberflächendruck zwischen dem Ventilsitz und der Schmetterlingsplatte, um die Versiegelung zu erreichen, anstatt die herkömmliche elastische Verformung, wodurch das Risiko verringert wird, dass das Versiegelungsversagen nach langfristiger Verwendung abgeleitet wird.
- Zero -Leckage und Druckwiderstand:
- Low Öffnungs- und Schließdrehmoment: Die exzentrische Struktur ermöglicht es der Schmetterlingsplatte, sich zum Zeitpunkt der Öffnung vom Ventilsitz zu lösen, und zieht beim Schließen schrittweise fest, wodurch das Betriebsdrehmoment um 30%-50% verringert wird.
- Long Leben und Austauschbarkeit : Präzisionsbearbeitungswerkzeug (z. B. Slant Disc-Positionierungstechnologie) stellt sicher, dass der Bearbeitungsfehler der Oberfläche der Ventilsitz-Dichtungskegel weniger als oder gleich 0. 02mm ist, was die Austauschbarkeit des Ventilkörpers und die Effizienz der Aufrechterhaltung vor Ort verbessert.
Triple-Offset-Schmetterlingsventile Spezifikation
|
Dn |
DN40 ~ 400 mm (für andere DN geben Sie bitte bei der Bestellung an) |
|
Nenndruck |
1. 0 ~ 4. 0 MPA (für einen anderen Druckstandard geben Sie bitte bei der Bestellung an) |
|
Körpermaterial |
WCB (C), SS304 (P), SS316 (R) |
|
Versiegelungsmaterial |
PTFE (F), Metall Hard Seal (H) |
|
Medientemperament. |
W2: -20 ~ 150 Grad, W4: -29 ~ 425 Grad |
|
Verbindungsmodus |
Flansch, Wafer |
|
Pneumatischer Aktuator |
JLAT -Serie, JLAW -Serie, importierte Aktuatorserie |
|
Aktionsmodus |
Doppelte Schauspiel, einzelne Schauspiele, die normalerweise geschlossen wurden, ein einzelnes Handeln normalerweise offen |
|
Elektrischer Aktuator |
JLA -Serie, JLB -Serie, Lmported Actuator -Serie |
|
Steuermodus |
Standard -Switch -Typ, Integralregulierungstyp, Integralschaltertyp, Feldbusstyp |
Drei-Offset-Schmetterlingsventile
Anwendungen
- Petrochemisch: Abschneiden und Regulierung von Ölprodukten mit hohem Temperatur und korrosiven Medien bei der Verfeinerung von Pflanzen.
- Elektrizität und Metallurgie: Hochtemperaturdampf (weniger oder gleich 538 Grad) und Kühlwassersystemventile.
- Kommunal- und Umweltschutz: Durchflussregelung der Wasserversorgung und Gaspipelines mit großer Durchmesser.
