Beschreibung des weichen sitzenden Scheckventils
Das Ventil des Weichsitzes ist eine Art Scheckventil, das elastische Dichtungen (wie Gummi und Fluoroplastik) verwendet, um herkömmliche Metallhartdichtungen zu ersetzen. Das Kerndesign verbessert die Versiegelungszuverlässigkeit durch die eingebettete Soft -Sitzstruktur, die besonders für industrielle Szenarien mit mittleren Druckschwankungen oder Partikelerosion geeignet ist.
Valve -Sitzstruktur : Eine Installationsrille wird auf der Ventilsitzdichtungsfläche eingestellt, und die Dichtung ist in störende Weise eingebettet, sodass die Dichtungsfläche und die Ventilscheibe einen elastischen Kontakt bilden, wodurch der zum Schließen erforderliche minimale mittlere Druck verringert wird. Sealing Prinzip : Während des Vorwärtsstroms drückt der mittlere Druck die Ventilscheibe auf, und während des Rückwärts -Rücklaufs drückt die Ventilscheibe den Soft -Ventil -Sitz unter eigenem Gewicht oder Federwirkung, um die Gesichtsversiegelung zu erreichen, um den Rückfluss zu blockieren.
Weiche sitzende Prüfventilspezifikation
Herkunftsort: Henan, China
Markenname: Gaune
Modellnummer: H44T-PN16
Antrag: Allgemein
Medientemperatur: mittlere Temperatur
Kraft: Handbuch
Medien: Wasser
Portgröße: angepasst
Standard oder nicht standardmäßig: Standard
Körpermaterial: GGG50
Siegel: Metall
Teststandard: ISO5208
Betriebstemperatur: 0 - 80 Grad
Designstandard: BS5163
Farbe: Blau
O-Ring: NBR-Gummi

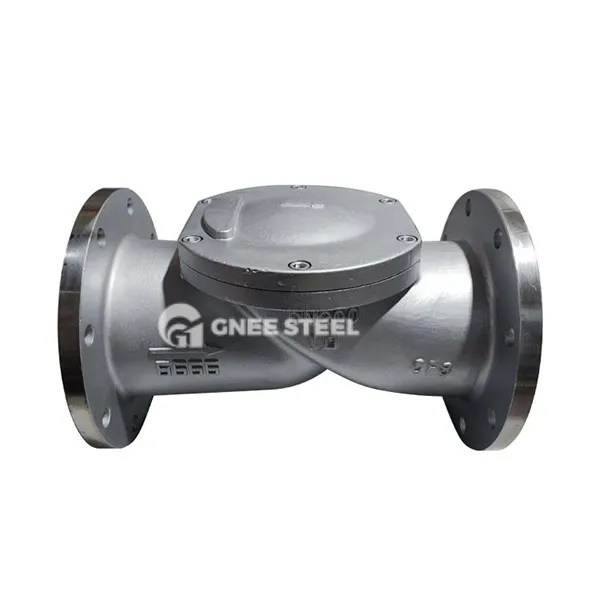

Weiche sitzende Schachtventil
Materialanpassung
Seals: PTFE oder EPDM für korrosive Medien, mit Graphit gefüllter Fluororubber für Hochtemperaturszenarien; Valve Body Installationsspezifikationen
Stellen Sie beim horizontalen Einbau sicher, dass die Ventilscheibendrehachse senkrecht zur Flüssigkeitsrichtung (Schwingertyp) ist. Führen Sie die Rohrleitung vor der Installation, um zu verhindern, dass Schweißschlacke die weiche Dichtungsfläche kratzt. Wartungszyklus
Überprüfen Sie den Verschleiß der Dichtung alle 12 Monate und ersetzen Sie die in der Rille eingebettete weiche Dichtung.
