Absperrschieber werden zum Absperren und Regeln des Durchflusses von torartigen Ventilen verwendet und sind in Kreiselpumpen und Auslassrohren von Mischpumpen eingebaut. Nenndruck von Absperrschiebern PN0.1 ~ 32: Nenndurchmesser DN15 ~ 1800; Betriebstemperatur t kleiner oder gleich 550 Grad C. Bei geringem Flüssigkeitswiderstand ist das Öffnungs- und Schließdrehmoment gering usw. Daher werden sie in starre und elastische Absperrschieber unterteilt. Die Funktion der Pumpe besteht darin, vor dem Starten das Ventil zu schließen und mit der verfügbaren Vakuumpumpe Wasser abzupumpen. Wenn die Kreiselpumpe das Ventil startet, kann dies die Leistung der Antriebsmaschine verringern. Wird verwendet, um das Medium in der Rohrleitung zu verbinden und zu unterbrechen. Die Bewegungsrichtung des Tors ist senkrecht zur Richtung der Flüssigkeit. Der Absperrschieber kann nur vollständig geöffnet oder geschlossen werden, er kann nicht reguliert oder gedrosselt werden. Die Abdichtung erfolgt über den breiten Sitz und die Geruchsplatte des Schiebers. Normalerweise besteht die Dichtfläche aus einem metallischen Material, um die Verschleißfestigkeit zu erhöhen, wie zum Beispiel 1Cr13, STL6, Edelstahl usw.
API 6D-Schieberventil-Spezifikation
Gehäusematerial: Kohlenstoffstahl, Edelstahl, legierter Stahl, Monel, Duplex, Inconel
Größenbereich(e):2"-72"
Druckstufe: Klasse150-Klasse 2500
Endanschluss: RF, RTJ, BW
Arbeitstemperatur: -46 Grad -+200 Grad
Funktionsweise: Handrad, Getriebe, elektrisch, pneumatisch usw.
Technische Daten
Design- und Fertigungsstandard gemäß API 6D
Face-to-Face-Standard gemäß ASME B16.10 / API 6D
Standardmäßig mit Fangzähnen versehene Enden gemäß ASME B16.5 / MSS-SP-44
Prüf- und Inspektionsstandard gemäß API598 / API 6D

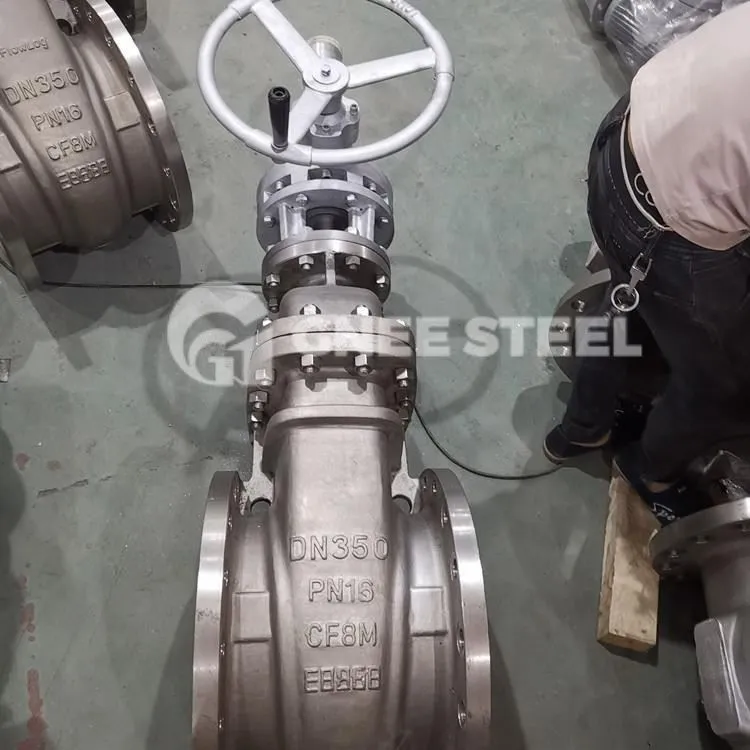

API 6D-Schieber
