Der gusseiserne Schieber hat eine Abdichtung an der Unterseite des Ventilkörpers, keine Nut im Ventilhohlraum, verstopft nicht leicht und hinterlässt keine Rückstände, die Rohrleitung ist leicht zu reinigen, die Flanschdichtfläche ist mit einem O-Ring versehen, ohne dass weitere Flanschdichtungen erforderlich sind, die Installation ist einfach und bequem, der Reibungskoeffizient ist gering, das Öffnen und Schließen ist flexibel, diese Serie von Schiebern kann mit vielen manuellen, elektrischen, pneumatischen, elektrohydraulischen, pneumatischen, Schirmzahnradantrieben usw. ausgestattet werden, um den Anforderungen verschiedener Bergwerke und Industrien gerecht zu werden.

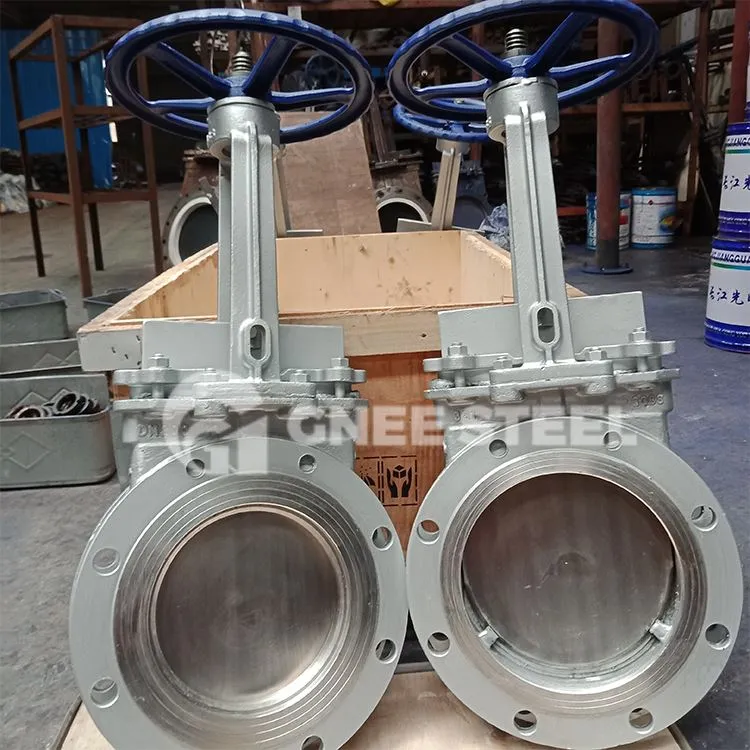

Spezifikation des Gusseisen-Messerschiebers
Geltenden Norm
Konstruktionsstandard: MSS SP-81, ANSI, API, ISO, DIN, EN, JIS usw.
Endflansch: ASME B16.5, ASME B16.47, DIN2533
Größenbereiche
2" bis 40" (DN50 bis DN1000)
Druckwerte
PN10, PN16, ANSI 125 und ANSI 150
Operationen
Handrad, Getriebe, Pneumatik, Hydraulisch-Pneumatik und Elektrik usw.
Materialien
Gusseisen, Sphäroguss, Stahlguss, Edelstahl, Duplex und Sonderlegierungen
| Größe (mm) | Druckbereich | Medientemperatur | Gewicht (kg) |
|---|---|---|---|
| 50 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 6 |
| 65 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 8 |
| 80 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 9 |
| 100 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 11 |
| 125 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 20 |
| 150 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 21 |
| 200 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 30 |
| 250 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 50 |
| 300 | 0 bis 10 BAR | 0 Grad bis 80 Grad | 60 |
Plattenschieber
