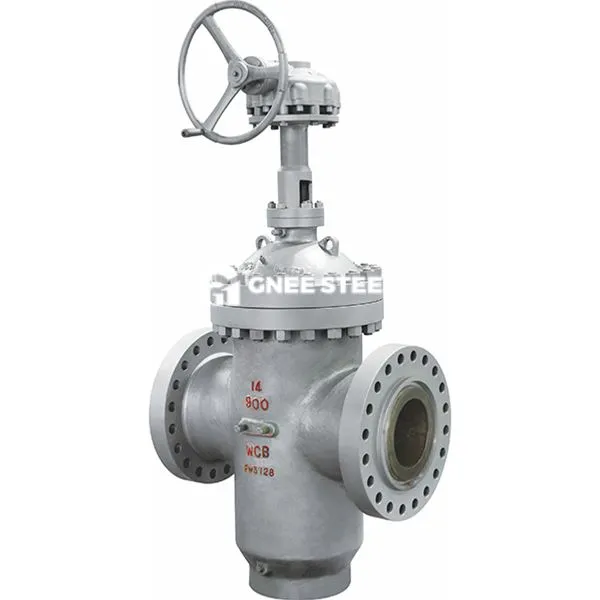

Durch das Leitungsventil

Durch das Conduit-Gate-Ventil befindet sich ein Gate-Ventil mit einem Vollpass-Flusskanal-Design. Wenn das Tor geöffnet wird, ist es vollständig vom Fluidkanal getrennt und bildet einen ungebrantigen geraden Flusskanal. Der Druckabfall ist extrem klein (vernachlässigbar), wenn die Flüssigkeit durchläuft. Diese Art von Ventil ist für die Flüssigkeitssperrung in voller Open-/Vollverschluss konzipiert und ist nicht für die Durchflussregelung geeignet.

Flow -Kanal -Design

Vollborenstruktur: Der innere Hohlraum des Ventilkörpers stimmt mit dem inneren Durchmesser der Pipeline überein. Nachdem das Tor auf die Oberseite der Ventilhöhle angehoben wurde, kann die Flüssigkeit ohne Obstruktion durchlaufen, wodurch Turbulenzen und Energieverlust verringert werden.
‌Bidirektionales Versiegelung: Wenn das Gate die Dichtfläche des Ventilsitzes in Kontakt tritt, wird durch mittlerer Druck oder mechanischer Vorspannung bidirektionaler Grenzwert erreicht, der für Rohrleitungssysteme mit Vorwärts- oder Rückwärtsstrom geeignet ist.
‌
Schlüsselkomponenten

Motorhaubeanschluss: Die Motorhaube und die Ventilkörper sind durch Bolzenflansche (wie ANSI -Standardflansche) verbunden, was für die Demontage und Aufrechterhaltung von Dichtdichtungen oder internen Komponenten zweckmäßig ist.
‌
Gate Typ:
‌Wedge-geformtes Einzeltor: Der Ventilsitz ist gezwungen, durch den Keilwinkel gedrückt zu werden, der für mittlere und niedrig Druck saubere Medien geeignet ist.
Paralleles Doppelgate: Der Dichtungsoberflächenfehler wird durch Federn oder mechanische Keile kompensiert und ist gegen hohen Druck- und Partikel-haltigen Medien resistent.
‌
Leistungsvorteile
‌Low Flusswiderstand: Der Flusswiderstandskoeffizient im vollständig geöffneten Zustand beträgt nur {{0}}. 1 ~ 0.2, was für Langstreckenpipelines oder Szenarien mit hoher Durchflussrate geeignet ist.
‌High Sealing‌: Die Dichtfläche ist mit harter Legierung (wie Stelliten) mit einer Härte von ‌HRC50 ~ 60‌ geschweißt, die gegen Erosion und Korrosion ‌ resistent ist.

• Größen verfügbar (nominal): 2 "/DN50 bis 24 ''/DN600

• Arbeitsdruck: 300 psi (21 bar) • Sitztyp: widerstandsfähiger Keil

• Finish: Fusion gebundenes Epoxid -Beschichtungsbeschichteter intern und externe

• Verbindungen: Flanschdurchmesser und Dicke gemäß ANSI B16.1 Klasse 125, EN 1092-2 PN10 oder EN 1092-2 PN16

• Spezifikationen: Design und Abmessungen entsprechen AWWA C515.

• Merkmale: Vorverfolgtes Edelstahl-Stiel für die einfache Befestigung des Aufsichtsschalters



Durch das Leitungsventil



Anwendungen

Petrochemische Industrie: Einlass- und Auslasspipelines von Reaktoren in Ölraffinerneinheiten, geeignet für schwefelhaltige Öl- und Gasmedien (NACE MR0175-zertifizierte Materialien sind erforderlich).
Kommunaler Wasserversorgung und -entwässerung: Städtische Wasserversorgung von Rumpfleitungen und Abwasserbehandlungsanlagen unter Verwendung des Ganzbors, um den Kopfverlust zu verringern.
Stromversorgungssystem: Dampfrohrnetz und Kessel -Futterwasserrohrlinie, resistent gegen hohe Temperatur (weniger oder gleich 425 Grad) und hohen Druck (PN6,4 MPa).

Auswahl- und Betriebsvorkehrungen

Anpassung des Arbeitszustands: Bei Medien, die Partikel enthalten, wird die parallele Doppel -Gate + -Harte Dichtungsstruktur bevorzugt, um das Jamming zu vermeiden.
Für Hochtemperaturszenen sollte ausgewählt und mit Hochtemperaturschraubenmaterial (z. B. B7 -Legierungsstahl) Stahl (WCB) oder geschmiedetes Stahl (A105) ausgewählt werden.
Betriebsspezifikation: Es ist verboten, lange in einem halben öffnen Zustand zu arbeiten, um zu verhindern, dass Hochgeschwindigkeitsflüssigkeit die Dichtfläche untergräbt.
Das manuelle Betriebsdrehmoment muss innerhalb von ‌ weniger oder gleich 200 n · m‌ gesteuert werden. Ein Getriebe oder ein elektrischer Aktuator wird für hohe Drehmomentszenarien empfohlen.
