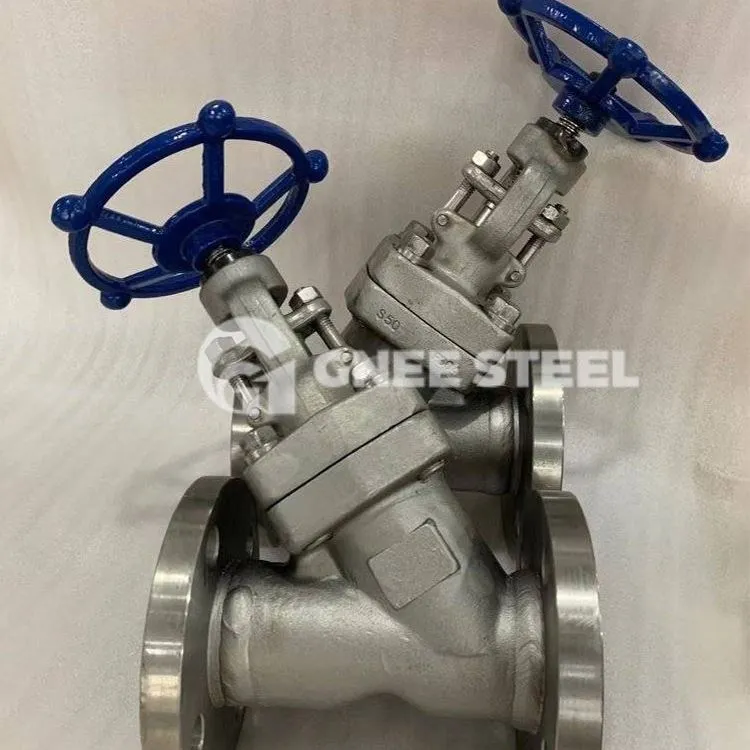

Kugelventil mit Y-Muster

Das Y-Absperrventil aus Flanschstahl (Arui-Ventil) eignet sich für Rohrleitungen mit einem Nenndruck von PN1,6 bis 6,4 MPa und einer Arbeitstemperatur von -29 bis 550 Grad unter verschiedenen Arbeitsbedingungen wie Erdöl, chemische Industrie, Pharmazeutik, Düngemittel, Energiewirtschaft usw., das Medium abschalten oder anschließen.

Das Y-Absperrventil ist das am weitesten verbreitete Ventil. Der Grund, warum es so beliebt ist, liegt darin, dass die Reibung zwischen den Dichtflächen beim Öffnungs- und Schließvorgang gering ist, es relativ langlebig ist, die Öffnungshöhe nicht groß ist, einfach herzustellen und leicht zu warten ist. Es ist nicht nur für Mittel- und Niederdruck geeignet, sondern auch für Hochdruck. Sein Schließprinzip besteht darin, sich auf den Druck der Ventilstange zu verlassen, um die Dichtfläche des Ventiltellers und die Dichtfläche des Ventilsitzes eng aneinander anzupassen, um den Medienfluss zu verhindern. Das Absperrventil lässt das Medium nur in eine Richtung fließen und ist im eingebauten Zustand richtungsgebunden. Die Baulänge des Absperrventils ist größer als die des Absperrschiebers. Gleichzeitig ist der Flüssigkeitswiderstand groß und die Dichtungszuverlässigkeit im Langzeitbetrieb nicht hoch.

Überprüfen Sie die Ventilspezifikationen

Größenbereich	Körpermaterial
1/2"-48" DN15-DN400	A105, A105+HF, LF2, F11+HF, F304 (L), F316 (L), F51
Druckrate	Scheibenmaterial
Klasse150-Klasse4500 PN16-PN420	F6a, F304 (L), F316 (L), F5a, F6aHF
Verbindung beenden	Sitzmaterial
BSP, NPT, Flansch, BW	A105+F6a, A105+STL6, 304, 316, Hastelloy, Monel usw.
Strukturstil	Stammmaterial
Voller Anschluss, OS&Y, verschraubte Haube/Druckdichtungshaube Solider Keil	410, 304 (L), 316 (L), F51
Aktuatoroptionen	Designstandard
Handrad, Kegelradgetriebe, pneumatisch, elektrisch	BS5352, MMS SP -118
Temperaturbereich	Persönlicher Standard
-29 Grad ~650 Grad	ASME B16.10, GB/T 12221, GB/T 15188.1
Verbindungsstandard	Teststandard
Flanschbohren: ASME B16.5, JB/T 79 Stumpfschweißung: ASME B16.25, GB/T 12224	API 598, JB/T 9092, GB/T 13927

Y-Rückschlagventil

Y type valves Y Check Valve
