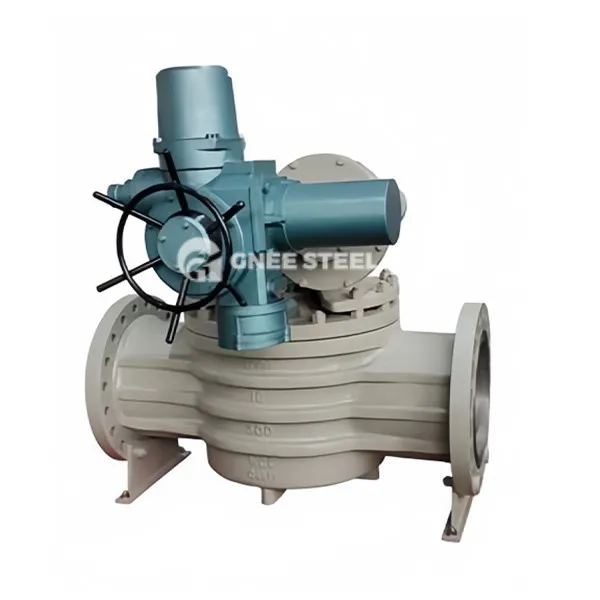

Steckverdünnung vom Hülsenstecker
Beschreibung
Das Steckventil vom Typ Härtetyp ist ein Steckdodentyp. Seine Kernstruktur ist ein Kolben geformter Stecker mit einem Durchmesser. Durch Drehen von 90 Grad ist der Kanal am Ventilstopfen ausgerichtet oder falsch mit dem Ventilkörperkanal ausgerichtet, um eine Fluid-Off-Steuerung zu erreichen.
Sleeve Design: In der Ventilkörper wird eine Hülsenstruktur hinzugefügt. Die Hülse und der Ventilstopfen werden durch präzise Anpassung (z. B. Interferenzanpassung oder elastische Materialfüllung) versiegelt, um den direkten Kontakt des Mediums mit dem Ventilkörper zu verringern.
Drive Modus : Unterstützt manuelle Wurmgetriebe, pneumatische oder elektrische Aktuatoren, geeignet für hochfrequente Betriebsszenarien.
Arbeitsprinzip
Open State Cloded Status : Der Ventilstopfen dreht sich, bis die Hülse den Kanal vollständig blockiert, und der Zwei-Wege-Cutoff wird durch die Dichtfläche zwischen der Hülse und dem Ventilstopfen (z. B. Polytetrafluorethylen- oder Metallmaterial) erreicht.
Technische Funktionen
Versiegelungsleistung : Non-metallische elastische Ärmel (wie PTFE) oder metal-Hartdichtungen werden verwendet, um den Leckagen ANSI B16.104 Klasse VI (Null-Leckage) zu unterstützen. Einige Modelle injizieren Fett durch die Ölrille, um die Reibung des Öffnens und Schließens zu verringern und die Lebensdauer des Siegels zu verlängern. Korrosionsbeständigkeit : Die Ventilkörper und Hülse können aus Edelstahl (wie 304/316), Duplexstahl oder mit Polytetrafluorethylen ausgekleidet sein, für Säure-, Alkali- und Partikelshaltungsmedien geeignet sind. Operation Convenience : Schleudermomentdesign (reduziert um mehr als 40% im Vergleich zu herkömmlichen Steckdoden), die schnelle Öffnung und Schließung und Fernbedienung unterstützt .
Steckverdünnung vom Hülsenstecker
Spezifikation
|
Teilname
|
Material
|
|
Körper
|
ASTMA 216- WCB, ASTM A 217- WC1, WC6, WC9, C5, ASTM A 351- CF8, CF8M, CF3, CF3M
|
|
Stecker
|
ASTMA 216- WCB, ASTM A 217- WC1, WC6, WC9, C5, ASTMA 351- CF8, CF8M, CF3, CF3M
|
|
Ärmel (Sitz)
|
PTFE, RPTFE, PPL, Peek, Nylon
|
|
Dichtung
|
Flexibler Graphit+Edelstahl, PTFE
|
|
Motorhaube
|
ASTMA 216- WCB, ASTMA 217- WC1, WC6, WC9, C5, ASTMA 351- CF8, CF8M, CF3, CF3M
|
|
Verpackung
|
Ptfe
|
|
Bolzen
|
ASTMA 193- B7, A 320- B8, A 193- B8m
|
|
Nuss
|
ASTMA 194-2 H, A 194-8, a 194-8 m
|
|
Drüse
|
ASME A 216- WCB, ASME A 217- WC1 WC6 WC9, C5, ASMEA351 CF8, CF8M, CF3, CF3M
|
|
Dichtung einstellen
|
ASTMA 193- B7, A 320- B8, A 193- B8m
|
|
Schlüssel
|
ASTMA216 WCB
|
|
Pad einstellen
|
SS304, SS316
|
|
Verpackungspad
|
SS304, SS316
|
