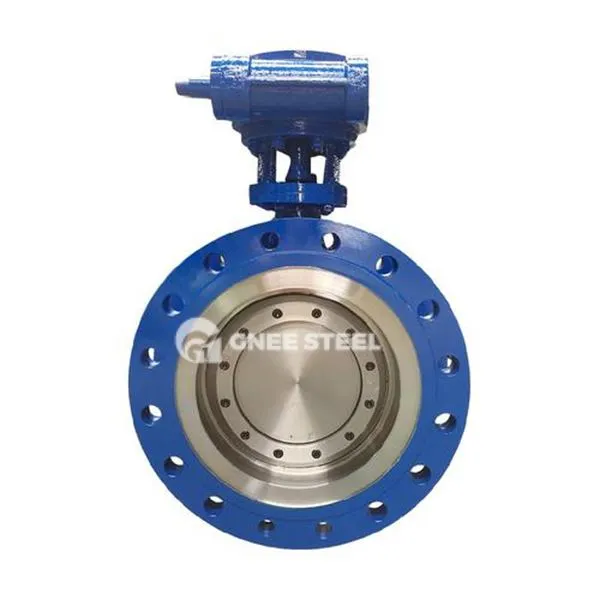

Hochdruck -Schmetterlingsventil

High-pressure butterfly valve is a butterfly valve used in high-pressure pipeline systems. It drives the disc-shaped butterfly plate to open and close by rotating the valve stem to achieve on-off control or flow regulation of the fluid medium. The applicable nominal pressure range is PN10.0~80.0MPa (some ultra-high pressure models can reach PN>100 mPa). Zu den Kernfunktionen gehören:

Ausschnitt und Drossel: Der Drehwinkel der Schmetterlingsplatte kann den mittleren Fluss genau einstellen, aber aufgrund des großen Strömungswiderstandes muss der Systemdruckverlust berücksichtigt werden.

Hochdruckanpassungsfähigkeit: Durch die Stärkung der Ventilkörperstruktur und des Dichtungsdesigns kann sie Hochdruck- und Hochtemperaturarbeitsbedingungen (wie Dampf, Öl und Gas) standhalten.

Kernstruktur und Eigenschaften

Versiegelungsform:

Metall -Hardsiegel: aus rostfreiem Stahl, Legierung und anderen Materialien, mit einer Druckstufe von mehr oder gleich PN25 und einem Temperaturwiderstand von bis zu 425 Grad;

Verbundversiegelung: Kombinieren Sie Metalldichtringe mit elastischen Materialien (z. B. flexibler Graphit), um Hochdruckdichtungen und Stoßwiderstand auszugleichen. ‌Valve Körperverstärkung:
Fügen Sie Verstärkungsrippen hinzu, um Stahl- oder Edelstahlventilkörper zu gießen, um die Starrheit und Anti-Deformation-Fähigkeiten zu verbessern.
Hochdurchdringungs-Hochdruck-Schmetterlingsventile (DN größer oder gleich 500) sind hauptsächlich durch Flanschen verbunden, um das Leckagenrisiko zu verringern.



Hochdruck -Schmetterlingsventil



Anwendungen
‌Eergy Industry
‌Chemical Industry
‌SHIPBUILDING ENGINEERING:

Auswahl und Betriebs- und Wartungspunkte‌
‌Selection Parameter‌:
‌Pressure Matching‌: Wählen Sie den Druckniveau gemäß dem Spitzendruck des Systems aus (es wird empfohlen, eine Sicherheitsspanne von 20% zu hinterlassen).
‌Drive -Modus ‌: DN weniger als oder gleich 300 können einen manuellen oder pneumatischen Antrieb wählen, DN größer oder gleich 400 bevorzugen elektrischen\/hydraulischen Aktuator.
Wartungsspezifikationen ‌:
Überprüfen Sie regelmäßig die Verschleißtiefe der Versiegelungsfläche (＞ 0. 1mm muss repariert oder ersetzt werden);
Das Fett sollte hochtemperaturbeständig sein (wie Molybdän-Disulfidbasis-Fett) und für Hochdruckumgebung geeignet sind
